Extension/rétraction des couteaux

NOTE: La manette de commande du distributeur auxiliaire utilisée pour la fonction "Extension/rétraction des couteaux" est la même que pour lever/abaisser le ramasseur d'andains.

Le dispositif de coupe permet de hacher la récolte.

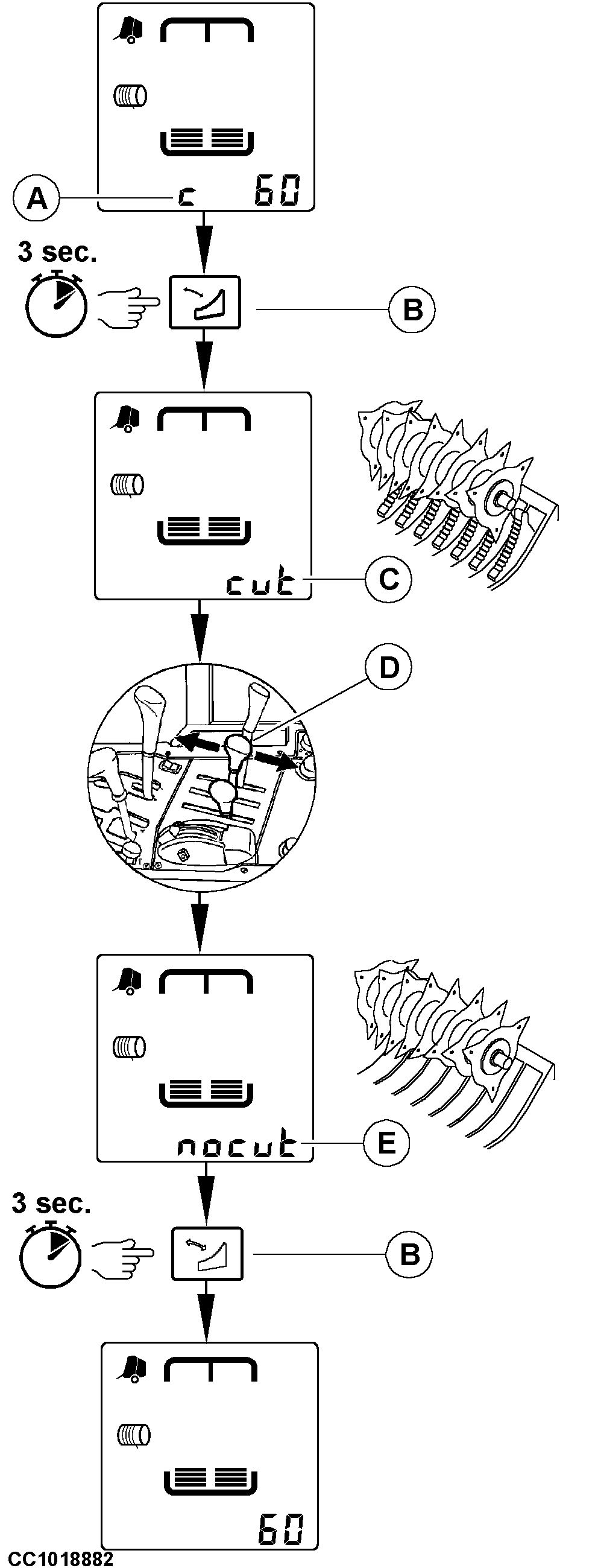

En mode de fonctionnement normal, le symbole "C" (A) s'affiche si les couteaux sont en position de coupe et ne s'affiche pas si les couteaux sont rétractés.

Appuyer sur la touche "COUTEAUX DU DISPOSITIF DE COUPE" (B) et la maintenir enfoncée pendant environ 3 secondes pour sélectionner la fonction "Extension/rétraction des couteaux". L'alarme sonore retentit pour confirmer la sélection de la fonction "Extension/rétraction des couteaux".

"CUT" (C) s'affiche si les couteaux sont en position de coupe et "NOCUT" si les couteaux sont rétractés.

Actionner la manette de commande du distributeur auxiliaire (D) du tracteur pour sortir ou rentrer les couteaux.

Suivant la position des couteaux, "NOCUT" (E) (couteaux rétractés) ou "CUT" (couteaux non rétractés) s'affiche.

Appuyer une nouvelle fois sur la touche "COUTEAU DU DISPOSITIF DE COUPE" (B) et la maintenir enfoncée pendant environ 3 secondes pour quitter la fonction "Extension/rétraction des couteaux". L'alarme sonore retentit pour confirmer le retour du moniteur au mode de fonctionnement normal.

A-Pictogramme du dispositif de coupe
B-Touche "couteaux du dispositif de coupe"
C-Couteaux en position de coupe
D-Manette de commande du distributeur auxiliaire
E-Couteaux rétractés

OUCC006,000033E -28-15FEB01-1/2

IMPORTANT: Lorsque le conducteur forme les balles avec les couteaux en position de coupe, "NOCUT" doit s'afficher et une alarme doit retentir si les couteaux se rétractent pendant plus de 2 secondes.

Sortir et rentrer les couteaux plusieurs fois à la fin de chaque journée de travail pour éviter qu'ils ne se bloquent.

NOTE: Lorsque l'on utilise la ramasseuse-presse avec les couteaux rétractés pendant une longue période, il est conseillé de les déposer (voir sous "Remplacement des couteaux du dispositif de coupe" dans la section "Entretien") ou de monter des obturateurs pour passage de couteau (voir sous "Jeu d'obturateurs pour passage de couteau" dans la section "Accessoires").

OUCC006,000033E -28-15FEB01-2/2
