Réglage des roues de jauge du ramasseur 2,00 m (6 ft 7 in) avec dispositif de coupe

Les roues de jauge sont conçues pour rester en contact permanent avec le sol.

Régler le support (A) des roues de jauge de la manière suivante:

S'assurer au préalable que le dispositif de coupe est en mode de fonctionnement "ramasseur d'andains".

Lever le ramasseur au moyen de la manette de commande du distributeur auxiliaire.

Retirer les goupilles bêta (B) et choisir l'un des alésages (C) pour monter le support (A) sur les axes (D). Remettre en place les goupilles bêta (B).

Répéter l'opération de l'autre côté.

Abaisser complètement le ramasseur au moyen de la manette de commande du distributeur auxiliaire.

S'assurer que les roues sont légèrement en contact avec le sol lorsque le ramasseur est abaissé à fond.

Répéter l'opération pour obtenir la hauteur voulue, si nécessaire.

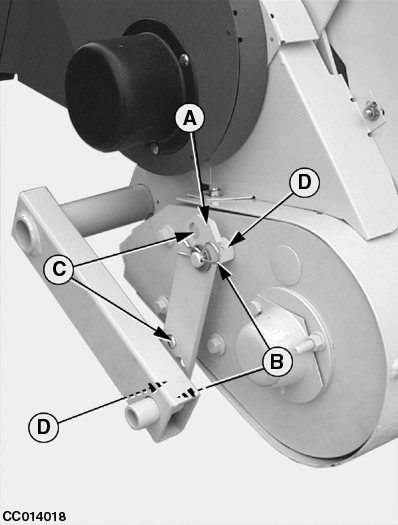

A-Support de roue de jauge
B-Goupilles bêta
C-Alésages de positionnement
D-Axes

OUCC006,0000341 -28-16FEB01-1/1
