Remplacement des couteaux du dispositif de coupe

ATTENTION: NE PAS PRENDRE DE RISQUES! Pour éviter d'être coupé par les couteaux de façon grave, voire mortelle, toujours fermer la vanne d'arrêt (A) avant de déposer ou de remplacer les couteaux.

Toujours porter des gants pour manipuler les couteaux.

Chaque couteau (C) peut être déposé et remplacé séparément.

Procéder de la manière suivante:

Rétracter les couteaux comme décrit sous "Extension/rétraction des couteaux" dans la section "Utilisation - Moniteur BaleTrak".

Ouvrir complètement la porte et la verrouiller.

Retirer le levier (B) de son ergot et l'abaisser.

Il est maintenant possible de retirer les couteaux de l'intérieur de la ramasseuse-presse. Tirer sur le couteau (C) pour le retirer de la barre (D) et du guide (E).

Pour mettre en place un couteau (C), l'insérer d'abord dans le guide nylon (E), puis sur la barre (D).

IMPORTANT: Lorsqu'un couteau n'est pas utilisé, il est recommandé de mettre en place un obturateur (F) pour éviter l'accumulation de matériau au niveau du vide laissé par le couteau manquant.

Relever le levier (B) et le bloquer sur son ergot.

Abaisser la porte.

Ouvrir la vanne d'arrêt (A).

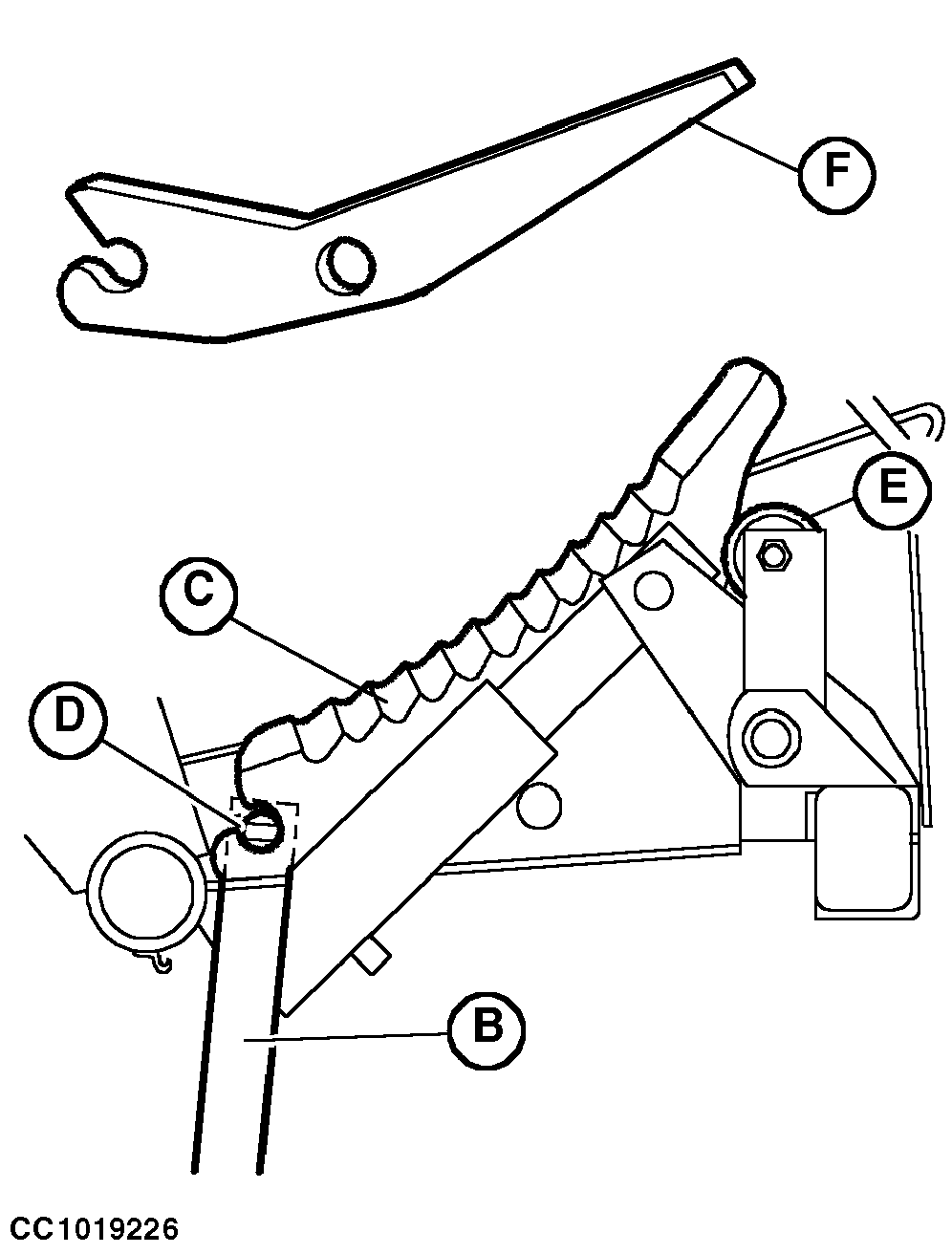

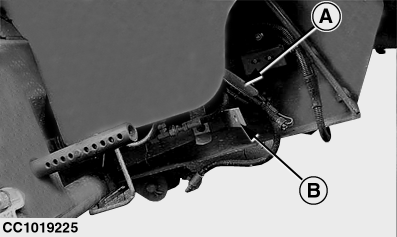

A-Vanne d'arrêt
B-Levier
C-Couteau
D-Barre
E-Guide
F-Obturateur de passage de couteau
