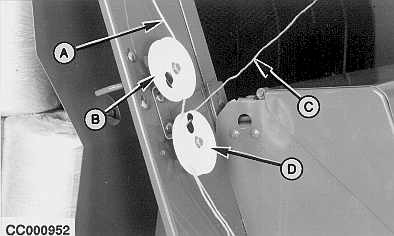

Enfilage de la ficelle dans les guidesEnrouler la ficelle (A) du coffre à ficelle droit autour de la poulie (B) et la ficelle (C) du coffre à ficelle gauche ou avant autour de la poulie (D). IMPORTANT: Si la ramasseuse-presse est équipée du moniteur BaleTrak et de capteurs de ficelle et qu'une seule ficelle doit être utilisée, enrouler la ficelle autour des deux poulies (B) et (D) de sorte que le moniteur BaleTrak détectera la présence de deux ficelles et fonctionnera correctement (le moniteur BaleTrak est réglé pour l'usage de deux ficelles). Si cette opération n'est pas effectuée, l'une des poulies ne tourne pas. Le moniteur considère alors qu'une des ficelles n'a pas été saisie lors du processus de liage et envoie des messages d'erreur sur l'afficheur LCD. Faire passer les ficelles à travers les guides (E) et ouvrir le couvercle (F). Former une boucle de ficelle entre les goupilles-guides (G) et faire passer les ficelles au-dessous de la plaque de tension (H), tel qu'illustré ci-contre. Enfiler les ficelles à travers le bras de liage (I). Laisser pendre environ 300 mm (12 in) de ficelle à l'extrémité du bras de liage. Fermer le couvercle du bras de liage.
|
|
