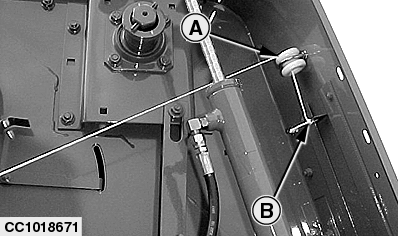

Reglaje del indicador de diámetro de la pacaCerrar el portón. Sólo en la rotoempacadora 590: Cerrar el portón y bloquearlo. Subir el brazo tensor hasta su posición más alta mediante la válvula de mando a distancia del tractor. Atar la cuerda en el taladro del indicador del diámetro de la paca (A) y pasarla por la guía de cuerda (B).
|
|
AG,OUCC006,509 -63-31AUG00-1/3 |
|
Regular la longitud de la cuerda

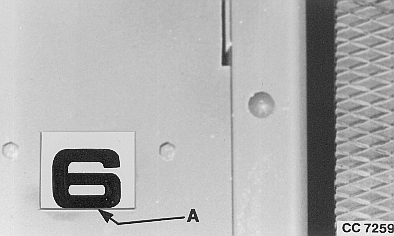

Regular la cuerda de forma que la parte inferior del número "6" quede alineada con la parte inferior de la ventana (A).
|
|
AG,OUCC006,509 -63-31AUG00-2/3 |
|
Atar el extremo de la cuerda

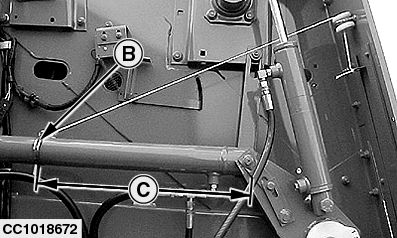

En la empacadora 570: Aflojar la abrazadera (B) y desplazarla sobre el cilindro hasta obtener una distancia (C) de 430 mm (16.9 in) entre el extremo del cilindro y la abrazadera. Atar el otro extremo de la cuerda a la abrazadera, tal como se indica. Apretar la abrazadera (B). Bajar el brazo tensor de correa por medio de la palanca de la válvula de mando a distancia del tractor. En la empacadora 580: Atar el otro extremo de la cuerda al brazo tensor (A) según está ilustrado. Bajar el brazo tensor de correa por medio de la palanca de la válvula de mando a distancia del tractor. En la empacadora 590 1 : Atar el otro extremo de la cuerda al brazo tensor (A) según está ilustrado. Bajar el brazo tensor de correa por medio de la palanca de la válvula de mando a distancia del tractor, desbloqueando después el portón.
|
|
AG,OUCC006,509 -63-31AUG00-3/3 |
