Instalación del estrangulador en tractores de bajo caudal hidraulico (sólo 590)

En los tractores cuyo caudal es inferior a 25 l/min (6.5 US gal/min), el portón de la empacadora puede cerrarse antes de que el brazo tensor de las correas regrese a su posición inicial. Esto puede causar un bloqueo de las correas entre el rodillo inferior del portón y el tubo del eje. Para evitar este problema, instalar un estrangulador (disponible en su concesionario John Deere).

ATENCION: Los fluidos a presión que escapan del sistema pueden tener tanta fuerza que penetran la piel, causando lesiones graves. Por lo tanto, es imprescindible dejar el sistema sin presión antes de aflojar o desconectar cualquier tubería. Asegurarse de que todas las conexiones y los racores están bien apretados antes de aplicar presión al sistema.

Limpiar la zona alrededor de los racores y de la válvula, antes de desconectar los manguitos hidráulicos.

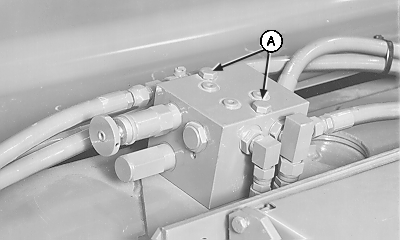

Quitar los tornillos (A). Ahora es posible levantar la válvula de densidad de paca. De este modo se facilita el acceso al racor hidráulico inferior.

AG,OUCC006,513 -63-31AUG00-1/4

NOTA: La protección se ha retirado para mayor claridad de la ilustración.

Desconectar el manguito hidráulico (A).

AG,OUCC006,513 -63-31AUG00-2/4

Desconectar la tubería hidráulica inferior (A) y retirar el racor (B).

AG,OUCC006,513 -63-31AUG00-3/4

Instalar el estrangulador en la válvula con el lado liso orientado hacia el racor. Apretar el racor.

IMPORTANTE: Comprobar que el estrangulador queda instalado a la misma altura que la válvula. No debe quedar inclinado.

Volver a conectar las tuberías hidráulicas y apretarlas.

Enroscar los tornillos en la válvula de densidad de paca.

AG,OUCC006,513 -63-31AUG00-4/4
