Reglaje del muelle del brazo superior de correa (sólo 590 con picador)

Si se ha cambiado el muelle o si se ha desenroscado las contratuercas, ajustar el muelle como sigue:

Cerrar el portón y bajar el brazo tensor de correa.

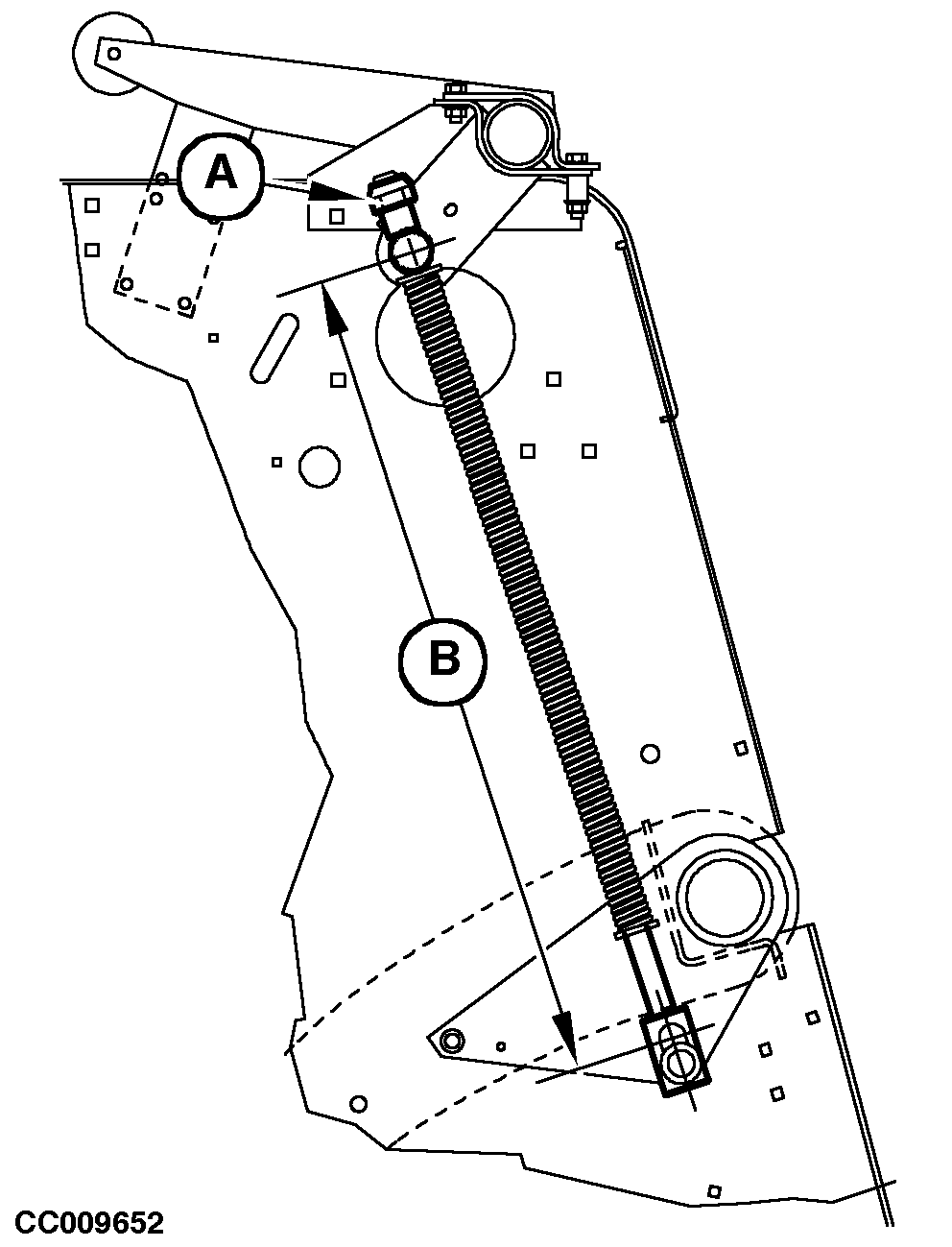

Ajustar las contratuercas (A) hasta que la medida (B) sea de 918 ± 1,5 mm (36.14 ± 0.06 in.).
