Reglaje de los ganchos de cierre del portón (solo 570 con núcleo blando)

Para evitar la apertura del portón durante el empacado de pacas con núcleo blando, resulta necesario ajustar los ganchos de cierre (A) de forma correcta.

Proceder como sigue:

Cerrar el portón y comprobar la separación (B) entre el rodillo del portón (C) y la parte inferior del rebajo del gancho de cierre (D). La separación debe ser entre 0,5 y 1 mm (0.02 a 0.04 in.).

Si la separación (B) no cumple estas especificaciones, se debe ajustar al mismo tiempo la longitud total del muelle (E) a 148 mm (45.93 in.) y la distancia (F) a 36,6 mm (1.44 in.) entre el eje del cáncamo (G) y la parte inferior del suplemento (H) utilizando las tuercas de reglaje (I).

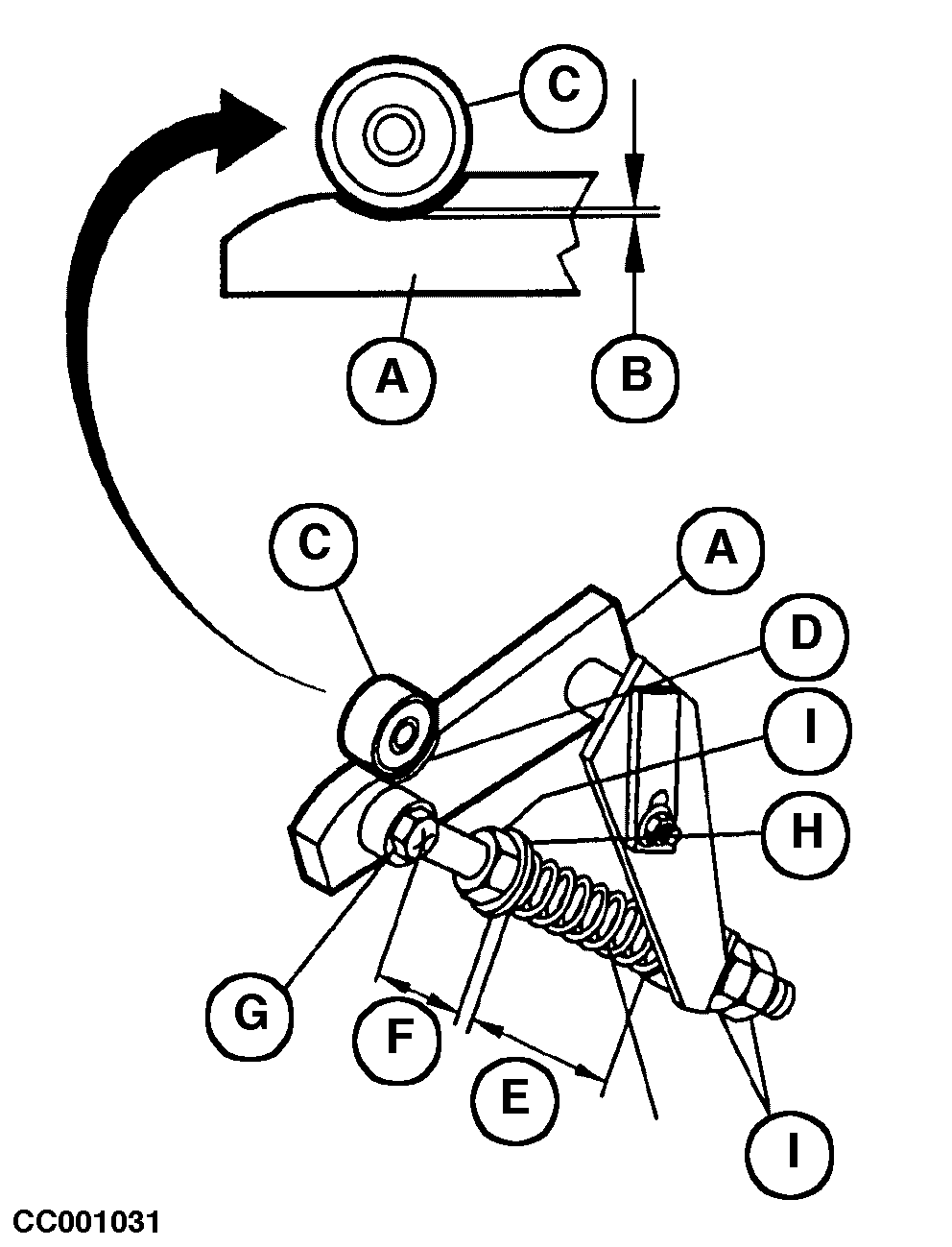

A-Gancho
B-Separación
C-Rodillo del portón
D-Alojamiento del gancho
E-148 mm (45.93 in.)
F-36,6 mm (1.44 in.)
G-Cáncamo
H-Arandela
I-Tuerca de ajuste
