Reglaje del interruptor de tamaño de la paca (con monitor de control electrónico de atado)

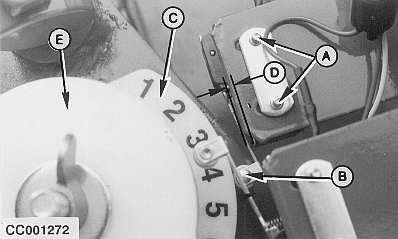

Cerrar el portón. Aflojar a continuación los tornillos de fijación (A) del interruptor.

Desplazar el rodillo del interruptor (B) hasta la posición (numerada) extrema superior de la excéntrica (C).

Ajustar el interruptor a una separación (D) de 1 mm (0.04 in.) aprox. entre el cuerpo y el brazo del interruptor.

Apretar los tornillos (A).

NOTA: En las rotoempacadoras dotadas con equipo para núcleo blando, la segunda excéntrica (E) es la excéntrica para el diámetro del núcleo blando.

A-Tornillos
B-Rodillo del interruptor
C-Excéntrica de tamaño de paca
D-1 mm (0.04 in.)
E-Excéntrica de núcleo blando

CC03745,00001DB -63-08NOV00-1/1
