Reglaje del tope del cierre del portón (sólo 590)

Cerrar y bloquear el portón.

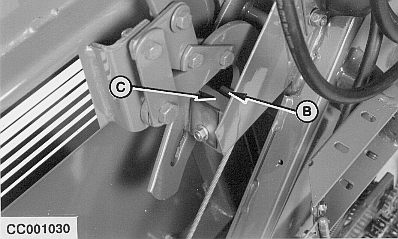

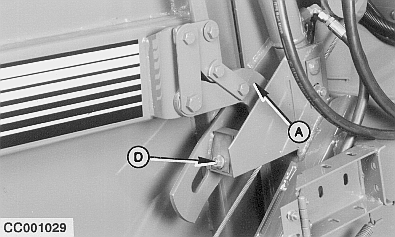

Empujar el cierre (A) hacia adelante con la mano. Si la distancia entre el tope del cierre (B) y la placa de tope (C) no es de 2 ± 1 mm (0.08 ± 0.04 in.), añadir suplementos según se describe a continuación:

Aflojar el tornillo (D).

NOTA: Los suplementos disponen de unas ranuras para evitar que sea necesario retirar el tornillo.

Si la distancia fuera superior a 3 mm (0.12 in.), quitar suplementos de la posición de almacenamiento y suplementar hasta obtener una separación de 2 ± 1 mm (0.08 ± 0.04 in.).

De ser la distancia inferior a 1 mm (0.04 in.), pasar suplementos a la posición de almacenamiento hasta obtener una separación de 2 ± 1 mm (0.08 ± 0.04 in.).

Centrar los suplementos y la placa de tope y apretar el tornillo (D).

De ser necesario, repetir la operación en el lado opuesto.

NOTA: Si no puede lograrse un reglaje correcto, bajar el portón (motor del tractor parado). Si sólo existe separación en uno de los lados del portón, llevar a alinear el portón a su concesionario John Deere.

CC,570RB001577 -63-15SEP98-1/1
