Plegado del enganche telescópico

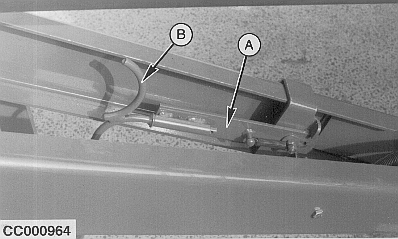

Si se ha ajustado la lanza de la empacadora para el empleo del enganche para remolque del tractor, sacar el soporte (A) y bajarlo según se muestra en la figura. Girar el gancho (B) de forma que el eje telescópico se pueda guardar en el mismo.

CC,570RB002542 -63-15SEP98-1/3

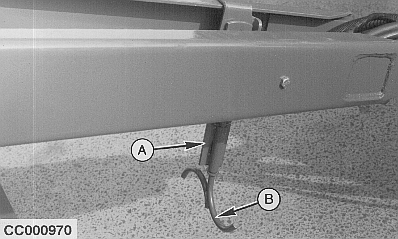

Si se ha ajustado la lanza de la empacadora para el empleo de la barra de tiro del tractor, sacar el soporte (A) y subirlo según se muestra en la figura. Girar el gancho (B) de forma que el eje telescópico se pueda guardar en el mismo.

CC,570RB002542 -63-15SEP98-2/3

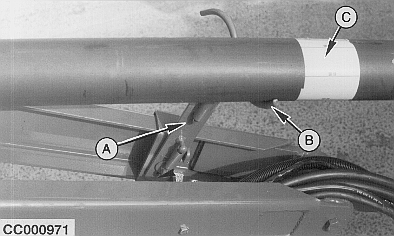

Al trabajar con la empacadora, girar el gancho (B) y guardar el soporte (A) a lo largo del bastidor de la lanza como se muestra.

CC,570RB002542 -63-15SEP98-3/3
