Colocación de la chapa frontal del picador

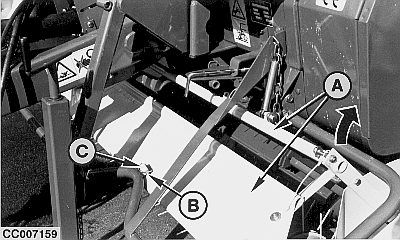

La chapa frontal del picador (A) admite dos posiciones de trabajo.

Sujetar la chapa frontal (A) con la mano y quitar el pasador de seguridad (B).

Dejar caer la chapa frontal (A) hacia abajo.

Fijar el pasador de seguridad (B) al soporte (C).

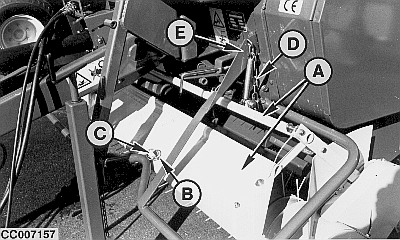

Dependiendo del grosor de los cordones de forraje, enganchar el eslabón de cadena (D) en el punto de anclaje (E), para obtener la distancia deseada entre las puntas de los dientes del recogedor y la chapa frontal (A).

NOTA: La chapa frontal está cargada por muelle, para lograr un efecto de flotación. Esta flotación puede regularse modificando la longitud de la cadena entre los puntos de retención.

Quitar el pasador de seguridad (B) del soporte (C).

Elevar la chapa frontal (A) y fijarla en el soporte (C) mediante el pasador de seguridad (B).

NOTA: La cadena puede quedar enganchada en los puntos de retención facilitando el reglaje posterior de la chapa frontal (A) en la misma posición.

A-Placa frontal
B-Pasador de seguridad
C-Brida
D-Cadena
E-Anclaje
