Reglaje del yunque de la cuchilla de cuerda

Desplazar a mano el brazo de atado (A) y centrarlo sobre el yunque (B) por medio del monitor de control.

Aflojar las tuercas (C).

Ajustar la cuchilla de cuerda (D) de forma que la holgura entre el yunque (B) y el brazo de atado (A) sea entre 1 y 4 mm (0.04 a 0.16 in.) (E).

Volver a apretar las tuercas (C).

Mover el brazo de atado a su posición inicial.

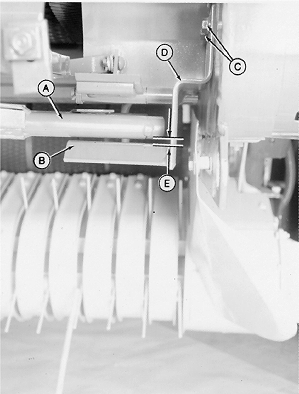

A-Brazo de atado
B-Yunque de la cuchilla
C-Tuercas
D-Conjunto de cuchilla
E-1 a 4 mm (0,04 a 0,16 in.)

CC,570RB003007 -63-15SEP98-1/1
