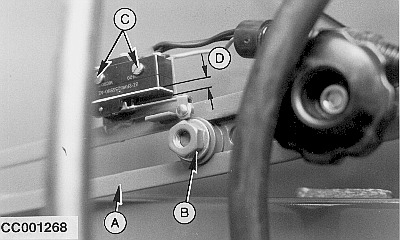

Reglaje del interruptor de paca sobremedida (sólo 570 y 580 con interruptor de control manual de atado)Abrir el portón por completo (con el brazo tensor totalmente elevado) y cerrar el portón. Empujar hacia adelante con la mano el eslabón (A) hasta que el rodillo del interruptor quede centrado sobre las arandelas (B). Aflojar los tornillos (C) y ajustar el interruptor a fin de obtener una separación (D) de 3 mm (0.118 in.) entre el brazo y el cuerpo del interruptor. Apretar los tornillos (C) después del reglaje. NOTA: Con la palanca del interruptor en esta posición, el zumbador del interruptor de control manual de atado debería sonar. De no ser así, repetir el procedimiento y reducir la medida de la separación (D). |
|
CC,570RB003008 -63-15SEP98-1/1 |
