Ajuste de la barra de tiro

IMPORTANTE: Antes de enganchar la rotoempacadora, regular la barra de tiro. Reponer todas las protecciones.

Alinear verticalmente el agujero de la barra de tiro con la línea central del eje de TDF del tractor.

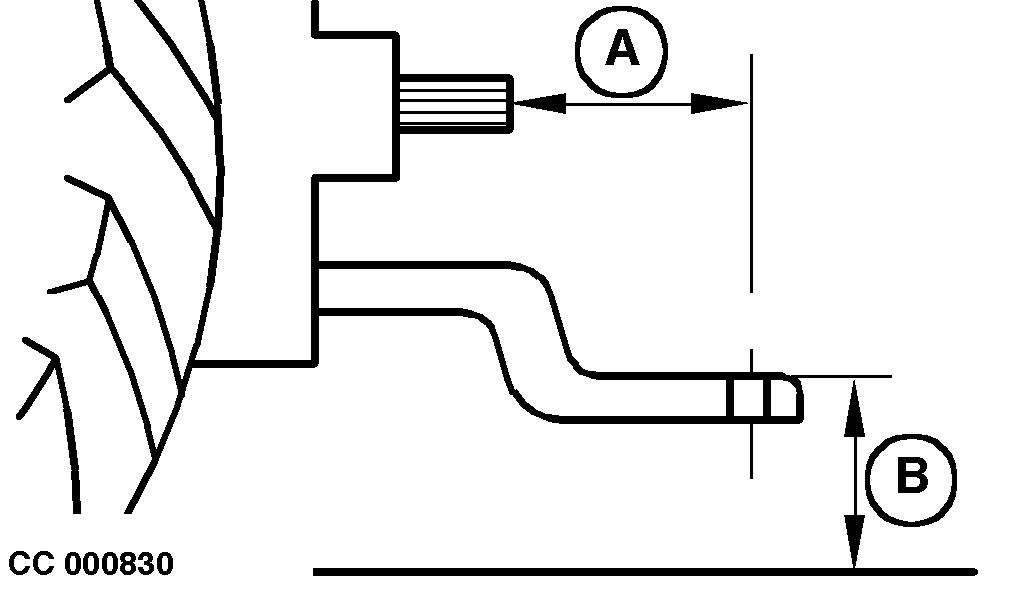

Ajustar la barra de tiro a las siguientes distancias:

A-Recomendado 150 a 200 mm (4 a 8 in.); máximo 350 mm (13.8 in.)
B-330 a 508 mm (13 a 20 in.)

CC,570RB003490 -63-15SEP98-1/1
