Preparación de las correas dañadas

Quitar las correas dañadas.

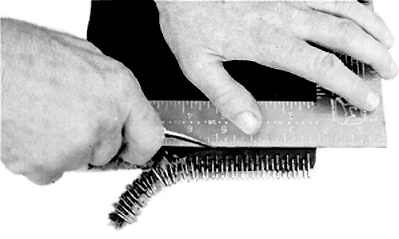

Con una escuadra y un cuchillo afilado, quitar la zona deteriorada en ángulo recto.

IMPORTANTE: La variación de longitud de las correas no debe ser superior a 38 mm (1.49 in.). La correa debe alargarse después de dos reparaciones.

NOTA: Para facilitar el corte, lubricar el cuchillo con jabón líquido.

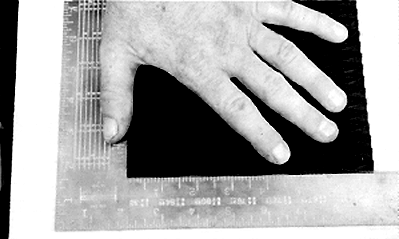

Comprobar si la correa está cortada en ángulo recto.

CC,570RB003542 -63-15SEP98-1/3

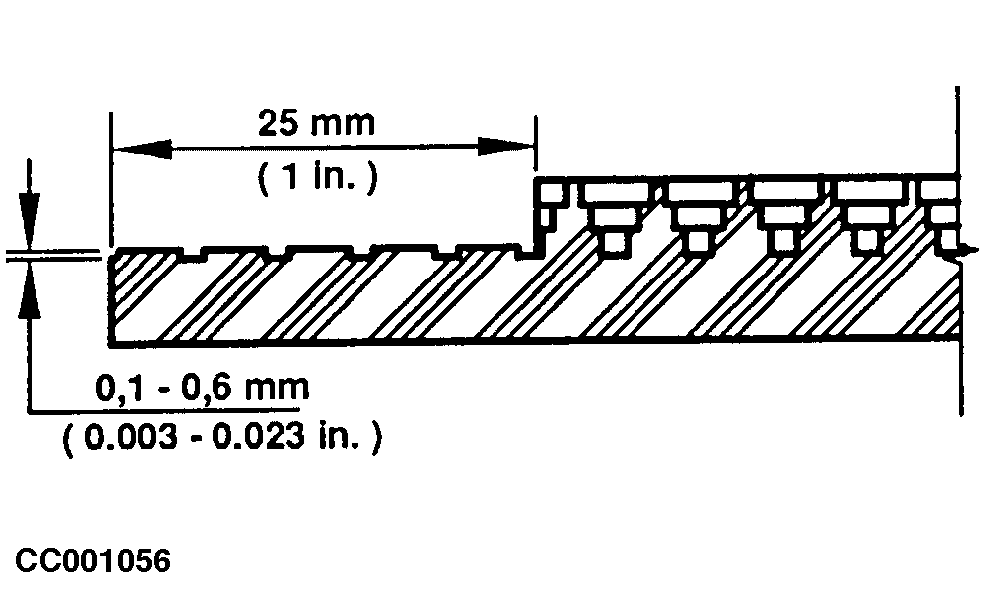

Sujetar la correa por medio de una tabla sólida. Quitar con un cuchillo afilado los primeros 25 mm (1 in.) del dibujo romboidal de la correa. Prestar atención a no cortar demasiado profundo dejando entre 0,1 y 0,6 mm (0.003 a 0.023 in.) del dibujo para evitar dañar la estructura interna de la correa.

Para facilitar el corte, lubricar el cuchillo con jabón líquido.

Recortar el extremo arrastrado de la correa en la forma indicada.

CC,570RB003542 -63-15SEP98-2/3

Poner la correa en una superficie plana e inmovilizarla.

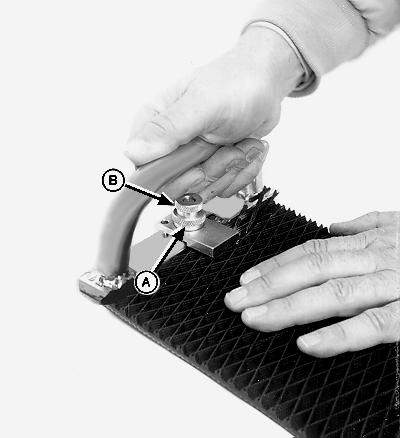

Ajustar la placa de presión del útil rascador al grosor de la correa por medio del tornillo de reglaje (A).

Girar el tornillo (A) media vuelta adicional hacia abajo. Bloquearlo con la ruedecilla (B).

Presionar el útil rascador firmemente sobre la correa.

Mover la herramienta a lo largo del extremo de la correa hasta que se haya quitado el dibujo romboidal.

CC,570RB003542 -63-15SEP98-3/3
