Instalación de los ganchos de correa Mato

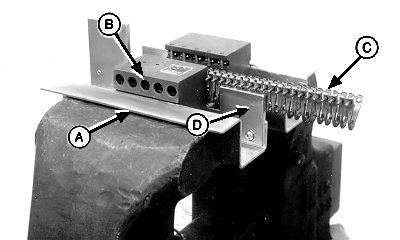

Colocar el útil de empalmar correas (A) sobre un tornillo de banco con los agujeros (B) orientados hacia el frente.

Colocar y alinear los primeros cinco segmentos de ganchos (C) en el útil. Comprobar que los remaches quedan dentro de los agujeros del útil de empalmar (B). Es necesario insertar dos remaches por cada segmento en el mismo agujero. Los segmentos de ganchos deben tocar la guía (D).

Apretar el tornillo de banco hasta que los segmentos queden atrapados ligeramente de manera que se pueda introducir fácilmente la correa.

CC,570RB003547 -63-15SEP98-1/5

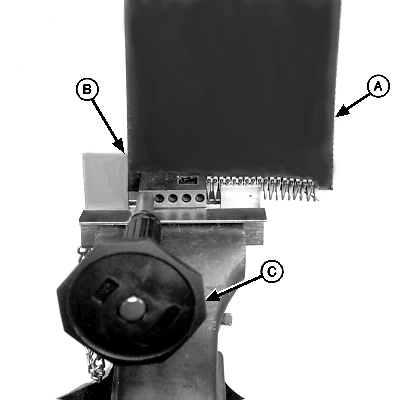

Insertar la correa (A) en los ganchos con el dibujo romboidal orientado hacia el lado posterior. Alinear el borde lateral con la guía (B). Empujar la correa uniformemente hacia abajo hasta que hagan tope. También los ganchos deben entrar en contacto con los topes.

Apretar el tornillo para ejercer presión en los ganchos. Esto asegurará una fijación sólida. Alinear la correa rectangularmente con el útil y los ganchos.

IMPORTANTE: No utilizar un martillo demasiado grande ni golpear con gran fuerza para no dañar el útil de reparación ni los ganchos.

Pasar el remache con el empujador especial (C) en el agujero izquierdo a través de la correa hasta que el hombro del empujador quede al ras con el útil. Golpear una vez más en el empujador para asegurar un buen contacto entre el hombro del empujador y la herramienta de reparación. Pasar los demás remaches por la correa empezando en el lado derecho.

CC,570RB003547 -63-15SEP98-2/5

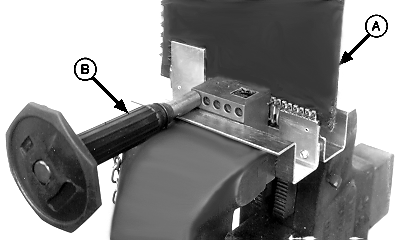

Abrir el tornillo. Desplazar la correa (A) y los ganchos hasta que los remaches de los próximos cinco segmentos de ganchos se hallen en los agujeros del útil de reparación. Alinear la correa rectangularmente con el útil y los ganchos. Apretar el tornillo para ejercer presión en los ganchos.

Pasar el remache con el empujador especial (B) en el agujero izquierdo a través de la correa hasta que el hombro del empujador quede al ras con el útil. Golpear una vez más en el empujador para asegurar un buen contacto entre el hombro del empujador y la herramienta de reparación. Pasar los demás remaches por la correa empezando en el lado derecho.

CC,570RB003547 -63-15SEP98-3/5

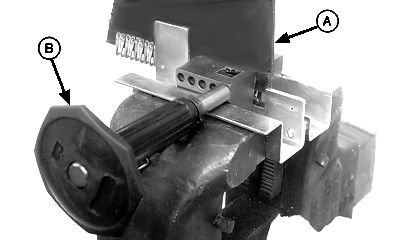

Abrir el tornillo. Desplazar la correa (A) y los ganchos hasta que los remaches de los cuatro segmentos restantes de ganchos se hallen en los agujeros del útil de reparación. Alinear la correa rectangularmente con el útil y los ganchos. Apretar el tornillo para ejercer presión en los ganchos.

Pasar el remache con el empujador especial (B) en el agujero izquierdo a través de la correa hasta que el hombro del empujador quede al ras con el útil. Golpear una vez más en el empujador para asegurar un buen contacto entre el hombro del empujador y la herramienta de reparación. Pasar los demás remaches por la correa empezando en el lado derecho.

CC,570RB003547 -63-15SEP98-4/5

Sacar la correa del tornillo de banco y comprobar los ganchos. Todos los remaches deben haber atravesado la correa; la marca de punzón debe ser visible en el centro de los remaches.

IMPORTANTE: No golpear en las partes curvadas de los ganchos cuando se aplasta las cabezas de los remaches con un martillo.

No golpear demasiado fuerte en las cabezas de los remaches para evitar su deformación lo que a su vez puede dañar la unión de correa.

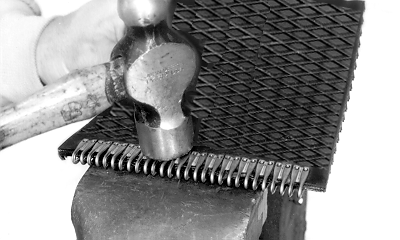

Apoyar la correa y la junta sobre una base sólida. Aplanar la cabeza de los remaches con la cara plana de un martillo pequeño. Golpear suavemente sobre varios remaches a la vez. Las cabezas aplastadas no deben sobresalir de la zona de empalme.

Ver "Instalación de las correas" en esta sección para asegurar la instalación correcta.

CC,570RB003547 -63-15SEP98-5/5
