Atado de la paca-Modo manual

Cuando la paca alcanza el diámetro deseado, detener el tractor.

IMPORTANTE: Cuando la paca alcanza el diámetro programado para el inicio de atado, suena una alarma. Si suena la alarma por segunda vez, la paca ha alcanzado su tamaño máximo. Detener de inmediato el tractor para evitar daños en la empacadora.

Desplazar el brazo de atado mediante el interruptor de control manual (A) hasta su límite derecho. Mirar hacia atrás para comprobar el giro de las correas, que denota el arrastre de la cuerda por la paca. En caso contrario, debe alimentar algo de material para facilitar el arrastre de la cuerda. Debe mantener el brazo de atado en esta posición durante algunos segundos para permitir que la cuerda de varias vueltas al extremo derecho de la paca. De este modo se asegura un atado eficaz.

Usar el interruptor de control manual (A) para hacer volver el brazo de atado a su posición inicial. El movimiento del brazo debe detenerse varias veces para asegurar un atado eficaz de la paca. El movimiento de retorno del brazo de atado se puede controlar más fácilmente observando la pantalla. En pantalla aparece la posición actual del brazo de atado (B) y (C).

Antes de llegar a su posición inicial, detener el brazo de atado durante unos segundos para permitir el atado eficaz del lado izquierdo de la paca.

Permitir que el brazo de atado termine su movimiento y accionar el varillaje del cortador de cuerda.

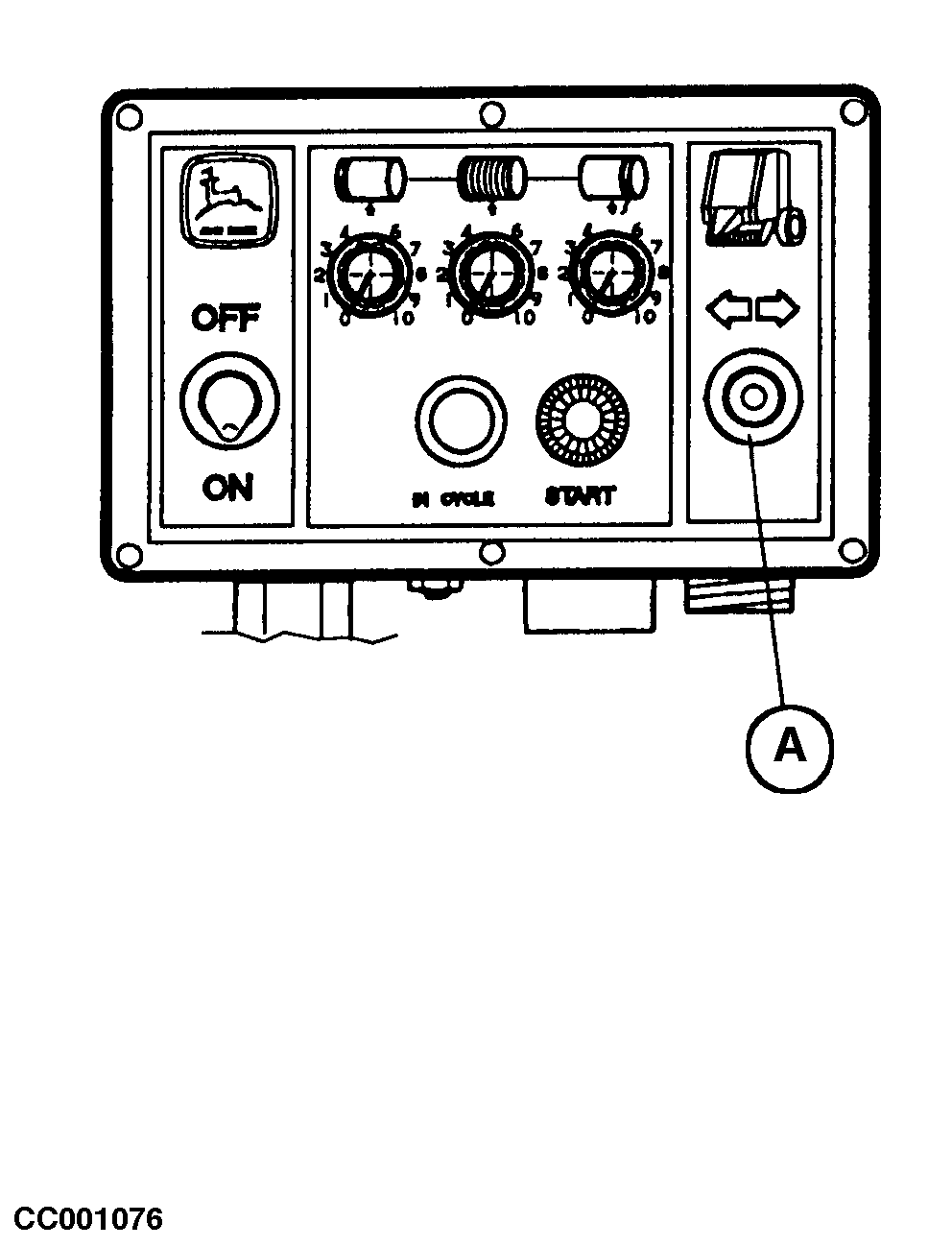

A-Interruptor de control manual

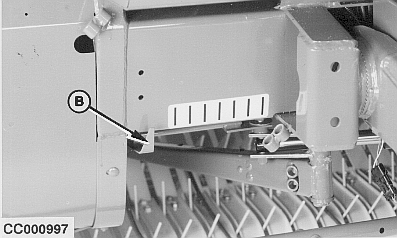

B-Brazo de atado en límite derecho

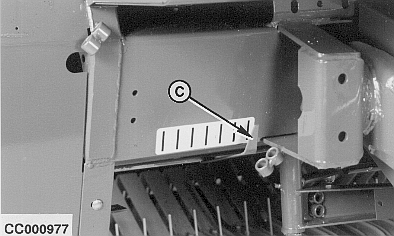

C-Brazo de atado en posición inicial

CC,570RB003878 -63-15SEP98-1/2

IMPORTANTE: El motor del disparador está protegido por un fusible térmico. Si se acciona el interruptor de control manual (A) cuando el disparador está completamente extendido o retraído, el fusible térmico saltará. En este caso, esperar a que el fusible se enfríe.

Si el fusible térmico salta, desconectar la TDF para que cese de salir cuerda. Cuando el fusible se enfríe, conectar de nuevo la TDF.

Retroceder con el tractor entre 2 y 3 m (8 a 10 ft) (no es necesario si la rotoempacadora está equipada con rampa de descarga). La paca puede ser descargada. Ver "Descarga de la paca" en esta sección.

CC,570RB003878 -63-15SEP98-2/2
