Reglaje del tamaño de la paca

Antes de llevar a cabo el reglaje, el portón debe estar abierto y el brazo tensor en su posición más baja.

Proceder como sigue:

Aflojar la tuerca de palomilla (A).

Girar la excéntrica (B) hasta que la marca deseada quede a la misma altura del rodillo del interruptor (C). Son posibles los márgenes de reglaje siguientes:

• Desde "1" a "4,5" en la empacadora 570.
• Desde "1" a "5" en la empacadora 580.
• Desde "1" a "6" en la empacadora 590.

Apretar la tuerca de palomilla (A) y comprobar otra vez que la excéntrica (B) queda alineada con el rodillo del interruptor (C).

NOTA: En las rotoempacadoras con núcleo blando opcional, la segunda excéntrica (D) controla el diámetro del núcleo blando. No modificar la posición de dicha excéntrica (D) al efectuar el reglaje de la excéntrica de diámetro de paca (B).

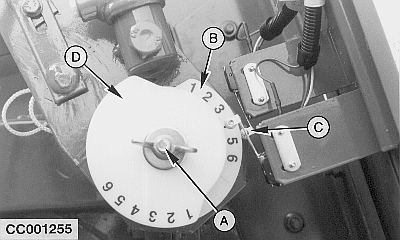

A-Tuerca de mariposa
B-Excéntrica
C-Rodillo del interruptor
D-Excéntrica de núcleo blando

CC,570RB003880 -63-15SEP98-1/1
