Reglaje del diámetro del núcleo blando

Antes de llevar a cabo el reglaje, el portón debe estar cerrado y el brazo tensor en su posición más baja.

Proceder como sigue:

Aflojar la tuerca de palomilla (A).

Girar la excéntrica (B) hasta que la marca deseada quede a la misma altura del rodillo del interruptor (C). Son posibles los márgenes de reglaje siguientes:

• Desde "1" a "4,5" en la empacadora 570.
• Desde "1" a "5" en la empacadora 580.
• Desde "1" a "6" en la empacadora 590.

Apretar la tuerca de palomilla (A) y comprobar otra vez que la excéntrica (B) queda alineada con el rodillo del interruptor (C).

IMPORTANTE: El diámetro de núcleo blando no debe ser superior al diámetro de paca seleccionado. En la rotoempacadora 590 equipada con conjunto de núcleo blando de 0 bar, el portón no puede ser abierto mientras el interruptor (D) esté activado por la excéntrica (B).

NOTA: La segunda excéntrica (E) regula en tamaño de la paca. No modificar la posición de esta excéntrica al efectuar el reglaje de la excéntrica de diámetro de núcleo blando (B).

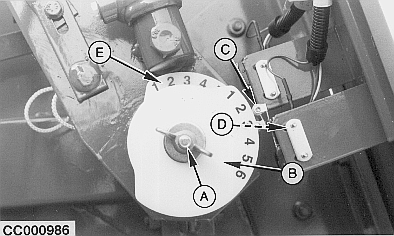

A-Tuerca de mariposa
B-Excéntrica
C-Rodillo del interruptor
D-Interruptor
E-Excéntrica de tamaño de paca

CC,570RB003881 -63-15SEP98-1/1
