Reglaje del interruptor del cierre del portón (sólo 570 y 580)

Cerrar el portón.

Aflojar el tornillo (A).

Con el interruptor activado brevemente, ajustar el soporte del interruptor (B) de forma que la rampa (C) toque el rodillo del interruptor (D).

Apretar el tornillo (A), asegurando que el brazo del interruptor no se halla al final de su recorrido.

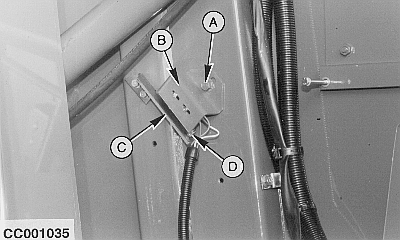

CC001035


A-Tornillo
B-Soporte del interruptor
C-Rampa
D-Rodillo del interruptor

CC,570RB003907 -63-15SEP98-1/1
