Reglaje del interruptor de núcleo blando

Cerrar el portón. Aflojar a continuación los tornillos de fijación (A) del interruptor.

Desplazar el rodillo del interruptor (B) hasta la posición (numerada) extrema superior de la excéntrica (C).

Ajustar el interruptor a una separación (D) de 1 mm (0.04 in.) aprox. entre el cuerpo y el brazo del interruptor.

Apretar los tornillos (A).

NOTA: En las rotoempacadoras dotadas con equipo para núcleo blando, la segunda excéntrica (E) es la excéntrica para el tamaño de la paca.

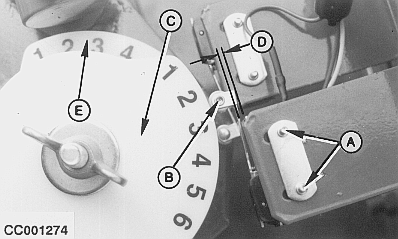

CC001274


A-Tornillo
B-Rodillo
C-Excéntrica de núcleo blando
D-1 mm (0.04 in.)
E-Excéntrica de tamaño de paca

CC,570RB003933 -63-15SEP98-1/1
