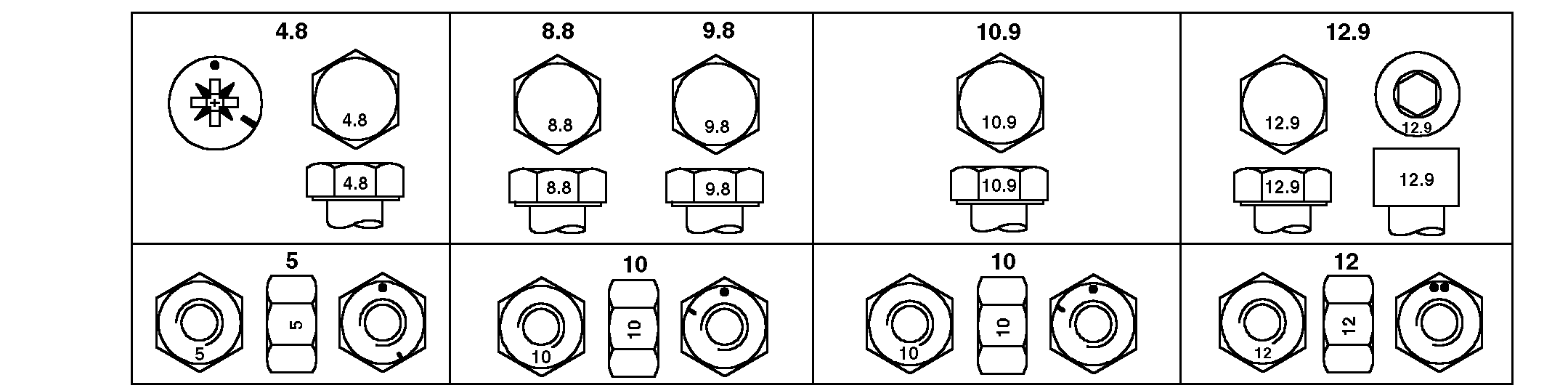

Pares de apriete de los tornillos métricos
|
| Grado 4.8 | Grado 8.8 o 9.8 | Grado 10.9 | Grado 12.9 | |||||
|---|---|---|---|---|---|---|---|---|
| Dia. | Engrasadoa N·m(lb-ft) | Secob N·m(lb-ft) | Engrasadoa N·m(lb-ft) | Secob N·m(lb-ft) | Engrasadoa N·m(lb-ft) | Secob N·m(lb-ft) | Engrasadoa N·m(lb-ft) | Secob N·m(lb-ft) |
| M6 | 4.7 (3.5) | 6 (4.4) | 9 (6.6) | 11.5 (8.5) | 13 (9.5) | 16.5 (12.2) | 15.5 (11.5) | 19.5 (14.5) |
| M8 | 11.5 (8.5) | 14.5 (10.7) | 22 (16) | 28 (20.5) | 32 (23.5) | 40 (29.5) | 37 (27.5) | 47 (35) |
| M10 | 23 (17) | 29 (21) | 43 (32) | 55 (40) | 63 (46) | 80 (59) | 75 (55) | 95 (70) |
| M12 | 40 (29.5) | 50 (37) | 75 (55) | 95 (70) | 110 (80) | 140 (105) | 130 (95) | 165 (120) |
| M14 | 63 (46) | 80 (59) | 120 (88) | 150 (110) | 175 (130) | 220 (165) | 205 (150) | 260 (190) |
| M16 | 100 (74) | 125 (92) | 190 (140) | 240 (175) | 275 (200) | 350 (255) | 320 (235) | 400 (300) |
| M18 | 135 (100) | 170 (125) | 265 (195) | 330 (245) | 375 (275) | 475 (350) | 440 (325) | 560 (410) |
| M20 | 190 (140) | 245 (180) | 375 (275) | 475 (350) | 530 (390) | 675 (500) | 625 (460) | 790 (580) |
| M22 | 265 (195) | 330 (245) | 510 (375) | 650 (480) | 725 (535) | 920 (680) | 850 (625) | 1080 (800) |
| M24 | 330 (245) | 425 (315) | 650 (480) | 820 (600) | 920 (680) | 1150 (850) | 1080 (800) | 1350 (1000) |
| M27 | 490 (360) | 625 (460) | 950 (700) | 1200 (885) | 1350 (1000) | 1700 (1250) | 1580 (1160) | 2000 (1475) |
| M30 | 660 (490) | 850 (625) | 1290 (950) | 1630 (1200) | 1850 (1350) | 2300 (1700) | 2140 (1580) | 2700 (2000) |
| M33 | 900 (665) | 1150 (850) | 1750 (1300) | 2200 (1625) | 2500 (1850) | 3150 (2325) | 2900 (2150) | 3700 (2730) |
| M36 | 1150 (850) | 1450 (1075) | 2250 (1650) | 2850 (2100) | 3200 (2350) | 4050 (3000) | 3750 (2770) | 4750 (3500) |
| a "Engrasado" significa, que se aplica a las fijaciones un lubricante como p.e. aceite motor o que se trata de tornillos aceitados o recubiertos de fosfato. | ||||||||
| b "Seco" significa, que se utilizan fijaciones normales o cincadas sin lubricación alguna. | ||||||||
| NO UTILIZAR estos valores si se especifica un par de apriete o procedimiento de apriete diferente para una aplicación específica. Los valores relacionados son para uso general. Comprobar periódicamente el apriete de los tornillos. | Comprobar que las roscas de las fijaciones están limpias y que se empieza a enroscar correctamente. Esto evitará el fallo de las fijaciones al apretar. |
| Los bulones de cizallamiento están diseñados para romperse bajo cargas determinadas. Sustituir siempre los bulones de cizallamiento por bulones de idéntico grado. | Apretar las tuercas de freno de núcleo de plástico o de acero a 50 % del par especificado en el cuadro para las fijaciones 'secas'. Apretar las tuercas de freno almenadas o dentadas a los valores máximos especificados en el cuadro. |
| Los dispositivos de fijación deben ser sustituídos por otros similares o de mayor grado. En este último caso, las fijaciones deben ser apretadas al par de apriete original. |
