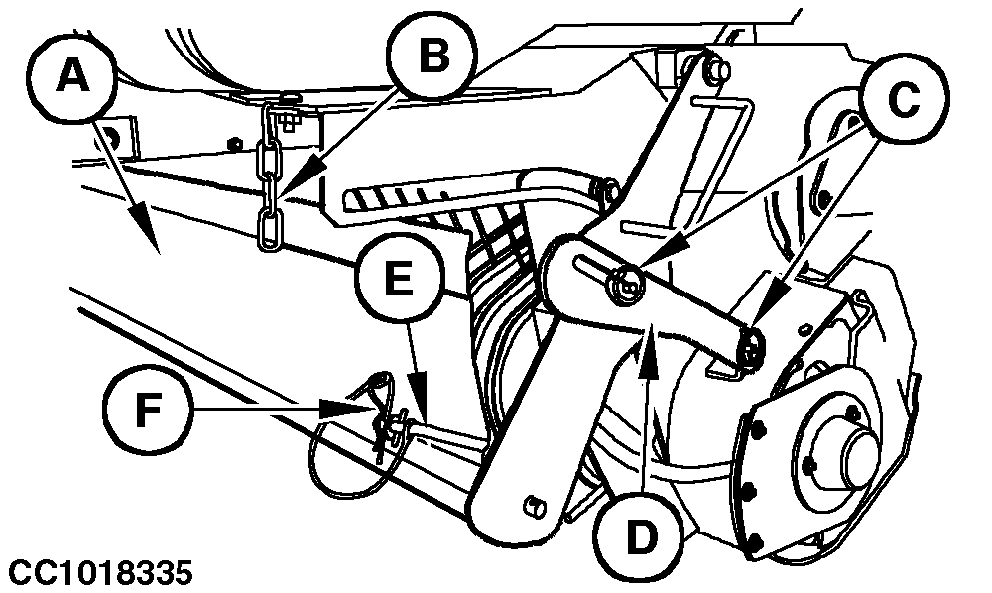

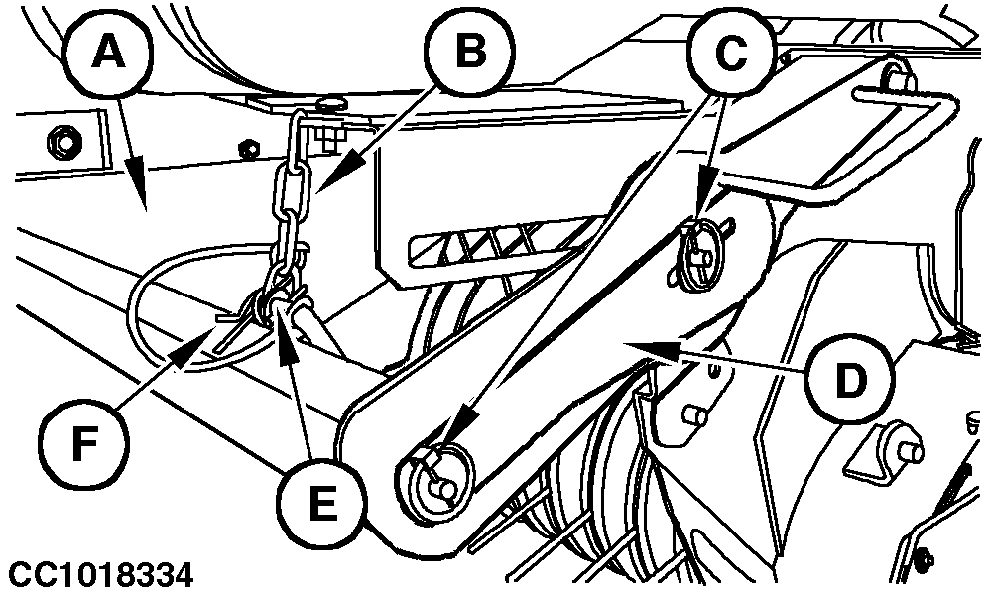

Colocación de la chapa frontal del recogedor de 2,20 m (7 ft 3 in.)La chapa frontal (A) del recogedor de 2,20 m (7 ft 3 in.) puede colocarse para empacar cultivos cortos y plegarse para empacar cultivos normales. Colocación de la chapa frontal en posición de trabajoSujetar la chapa frontal (A) con la mano, quitar el pasador de seguridad (F) y retirar la cadena (B) del pasador (E). Repetir la operación en el lado opuesto. Dejar caer la chapa frontal (A) hacia abajo. Quitar los pasadores rápidos (C), las arandelas y los bulones (D). Subir la chapa frontal (A) e instalar seguidamente el soporte (D) como está ilustrado. Instalar las arandelas y los pasadores de cierre rápido (C). Repetir la operación en el lado opuesto. La chapa frontal del recogedor de 2,20 m (7 ft 3 in.) se halla en posición flotante. Plegado de la chapa frontalSujetar la chapa frontal (A) con la mano y quitar los pasadores de cierre rápido (C) y el soporte (D). Quitar el pasador de seguridad (F). Repetir la operación en el lado opuesto. Elevar la chapa frontal (A), fijar la cadena (B) al pasador (E) y asegurar con el pasador de seguridad (F). Instalar el soporte (D) como se indica e instalar seguidamente las arandelas y el pasador de cierre rápido (C). Repetir la operación en el lado opuesto. NOTA: Al trabajar en cordones muy altos, puede ser necesario retirar la chapa frontal de la máquina |
|
