Ajuste de la cadena de transmisión del recogedor de 1,81 m (5 ft 11 in.)

Para evitar que la cadena tenga una deflexión excesiva, cerrar el portón y conectar la TDF durante algunos segundos. Parar el motor del tractor.

Ajustar la tensión de las cadenas de transmisión del recogedor de la manera siguiente:

Cadena de transmisión de las horquillas de alimentación (A)

Aflojar el tornillo de montaje del tensor.

Empujar el tensor (F) contra la cadena, de modo que la deflexión de la parte opuesta de la cadena sea de unos 7 mm (0.27 in.).

Apretar el tornillo de montaje del tensor.

Cadena de transmisión del recogedor (C)

Aflojar el tornillo de montaje del tensor.

Empujar el tensor (E) contra la cadena, de modo que la deflexión de la parte opuesta de la cadena sea de unos 11 mm (0.43 in.).

Apretar el tornillo de montaje del tensor.

Cadenas de transmisión del sinfín (B) y (G)

Aflojar el tornillo de montaje del tensor.

Girar el tensor (D) para el lado derecho o el tensor (H) para el lado izquierdo, contra la cadena de forma que la deflexión del lado opuesto de la cadena sea de unos 6 mm (0.24 in.).

Apretar el tornillo de montaje del tensor.

Conectar unos segundos la TDF.

Comprobar la deflexión de las cadenas. Repetir el ajuste, si fuera necesario.

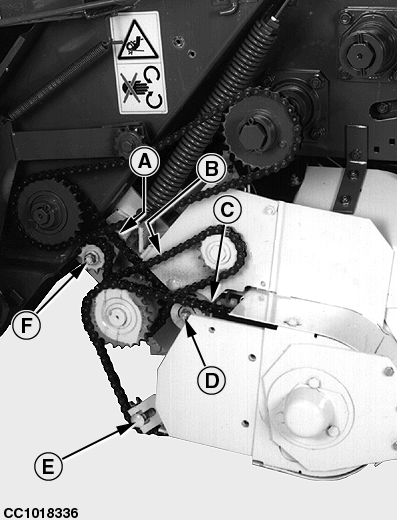

A-Cadena de transmisión de las horquillas de alimentación
B-Cadena de transmisión del sinfín, lado drcho
C-Cadena de transmisión del recogedor
D-Tensor de la cadena de transmisión del sinfín, lado drcho
E-Tensor de la cadena de transmisión del recogedor
F-Tensor de la cadena de las horquillas de alimentación

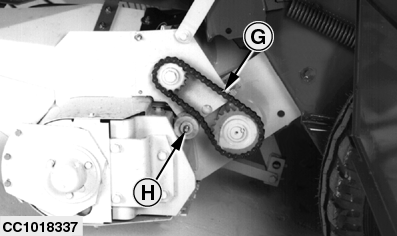

G-Cadena de transmisión del sinfín, lado izqdo.
H-Tensor de la cadena de transmisión del sinfín, lado izqdo.

OUCC006,0000220 -63-04SEP00-1/1
