Ajuste de la cadena de transmisión del recogedor de 1,41 m (4 ft 7 in.)

Para evitar que la cadena tenga una deflexión excesiva, cerrar el portón y conectar la TDF durante algunos segundos. Parar el motor del tractor.

Ajustar la tensión de la cadena de transmisión del recogedor (A) de la manera siguiente:

Aflojar el tornillo de montaje del tensor.

Empujar el tensor (B) contra la cadena, de modo que la deflexión de la parte opuesta de la cadena sea de unos 10 mm (0.39 in.).

Apretar el tornillo de montaje del tensor.

Conectar unos segundos la TDF.

Comprobar la deflexión de la cadena. Repetir el ajuste, si fuera necesario.

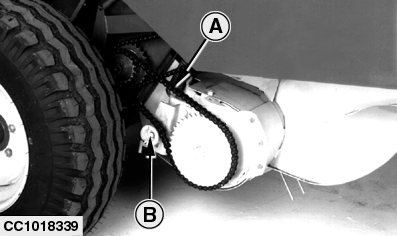

A-Cadena de transmisión del recogedor
B-Tensor

OUCC006,0000221 -63-04SEP00-1/1
