Reglaje de la cadena de transmisión del rodillo superior (sólo 570)

Para evitar que la cadena tenga una deflexión excesiva, cerrar el portón y conectar la TDF durante algunos segundos. Parar el motor del tractor.

Ajustar la tensión de la cadena de transmisión del rodillo suferior de la manera siguiente:

Aflojar la contratuerca de bloqueo del tensor (A).

Empujar el tensor (B) contra la cadena, de modo que la deflexión de la parte opuesta de la cadena sea de unos 26 mm (1 in.).

Apretar la contratuerca del tensor (A) con 163 N·m (120 lb-ft).

Conectar unos segundos la TDF.

Comprobar la deflexión de la cadena. Repetir el ajuste, si fuera necesario.

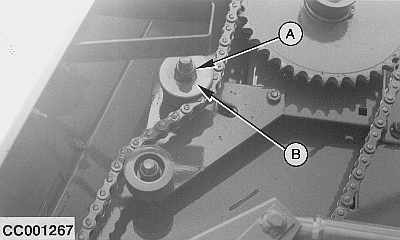

A-Contratuerca de bloqueo del tensor
B-Tensor

OUCC006,0000225 -63-12SEP00-1/1
