Reglaje de la cadena de transmisión del recogedor (empacadoras con picador)

Para evitar que la cadena tenga una deflexión excesiva, cerrar el portón y conectar la TDF durante algunos segundos. Parar el motor del tractor.

Ajustar la tensión de la cadena de transmisión de la manera siguiente:

Desenroscar los dos tornillos de fijación (A) del tensor de cadena.

Empujar el tensor (B) contra la cadena, de modo que la deflexión de la parte opuesta de la cadena sea de unos 10 mm (0,39 in.).

Apretar los dos tornillos de montaje (A).

Conectar unos segundos la TDF.

Comprobar la deflexión de la cadena. Repetir el ajuste, si fuera necesario.

NOTA: No es necesario efectuar el reglaje de la cadena intermedia (C).

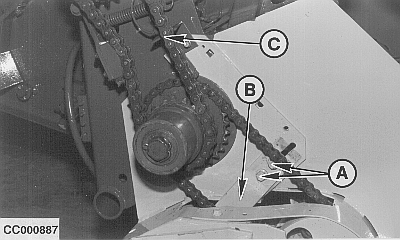

A-Tornillos de montaje
B-Soporte del tensor
C-Cadena de transmisión intermedia

OUCC006,0000226 -63-12SEP00-1/1
