Reglaje de la cadena de transmisión principal

Para evitar que la cadena tenga una deflexión excesiva, cerrar el portón y conectar la TDF durante algunos segundos. Parar el motor del tractor.

Ajustar la tensión de la cadena de transmisión principal (A) de la manera siguiente:

Desenroscar la tuerca de fijación (B) y la tuerca de freno (C) del tensor de cadena.

Enroscar el tornillo de reglaje (D) hasta obtener una holgura de 6 a 25 mm (1/4 a 1 in.) en el lado opuesto al tensor.

Empacadoras sin rodillo limpiador

Apretar la tuerca de fijación (B) del tensor de cadena con 81 N·m (60 lb-ft) y, a continuación, apretar ligeramente la contratuerca (C).

Empacadoras con rodillo limpiador

Apretar la tuerca de fijación (B) del tensor de cadena con 163 N·m (120 lb-ft) y, a continuación, apretar ligeramente la contratuerca (C).

Conectar unos segundos la TDF.

Comprobar la deflexión de la cadena. Repetir el ajuste, si fuera necesario.

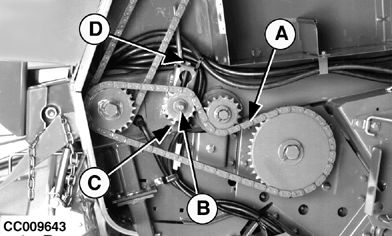

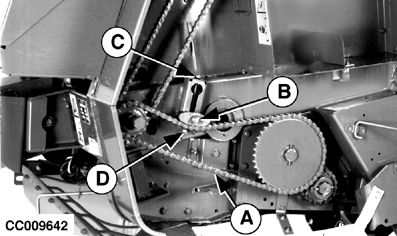

A-Cadena de transmisión principal
B-Tuerca de montaje del tensor
C-Contratuerca
D-Tornillo de reglaje

OUCC006,0000227 -63-12SEP00-1/1
