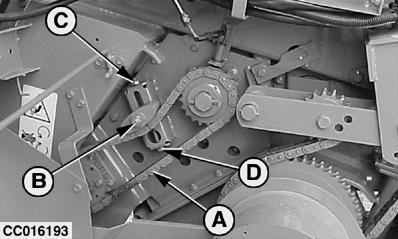

Reglaje de la cadena de accionamiento del rodillo inferior (sólo empacadoras con picador)Para evitar que la cadena tenga una deflexión excesiva, cerrar el portón y conectar la TDF durante algunos segundos. Parar el motor del tractor. Ajustar la tensión de la cadena de transmisión principal (A) de la manera siguiente: Desenroscar la tuerca de fijación (B) y la tuerca de freno (C) del tensor de cadena. Enroscar el tornillo de reglaje (D) hasta obtener una holgura de 6 a 25 mm (1/4 a 1 in.) en el lado opuesto al tensor. Apretar la tuerca de fijación de plástico (B) del tensor de cadena con 81 N·m (60 lb-ft), y, a continuación, apretar ligeramente la contratuerca (C). Conectar unos segundos la TDF. Comprobar la deflexión de la cadena. Repetir el ajuste, si fuera necesario. |
|
OUCC006,0000228 -63-12SEP00-1/1 |
