Localización de las correas en la rotoempacadora (570 con sinfín transversal)

Disponer las correas según se ilustra, pasándolas por sus guías correspondientes. Ver la posición de las correas cortas y largas en la ilustración.

  • Longitud (A) de las correas cortas = 10,23 m ± 0,012 m (33 ft 7 in ± 0.47 in)
  • Longitud (B) de las correas largas = 10,42 m ± 0,012 m (34 ft 2 in ± 0.47 in)

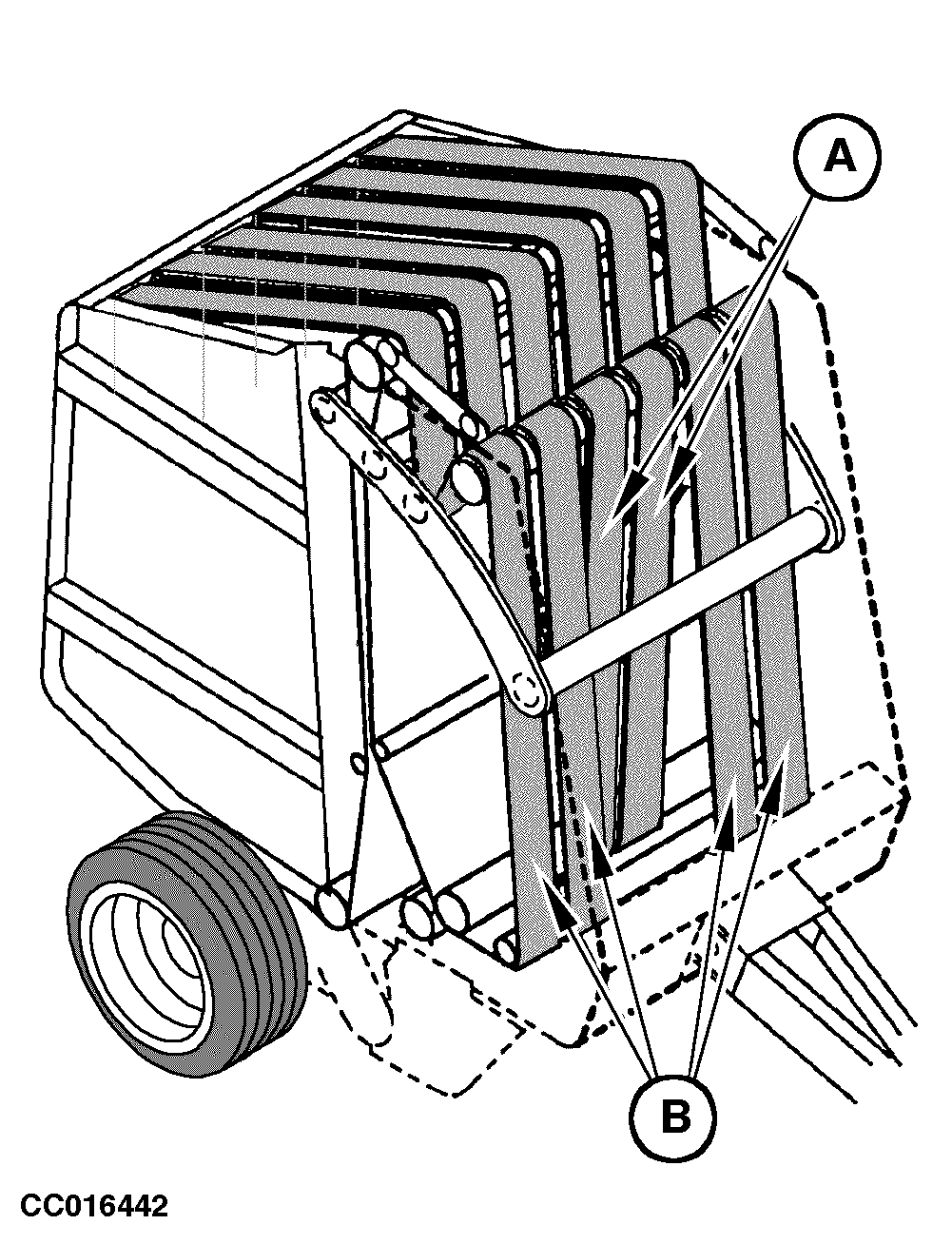

CC016442

570 con sinfín transversal

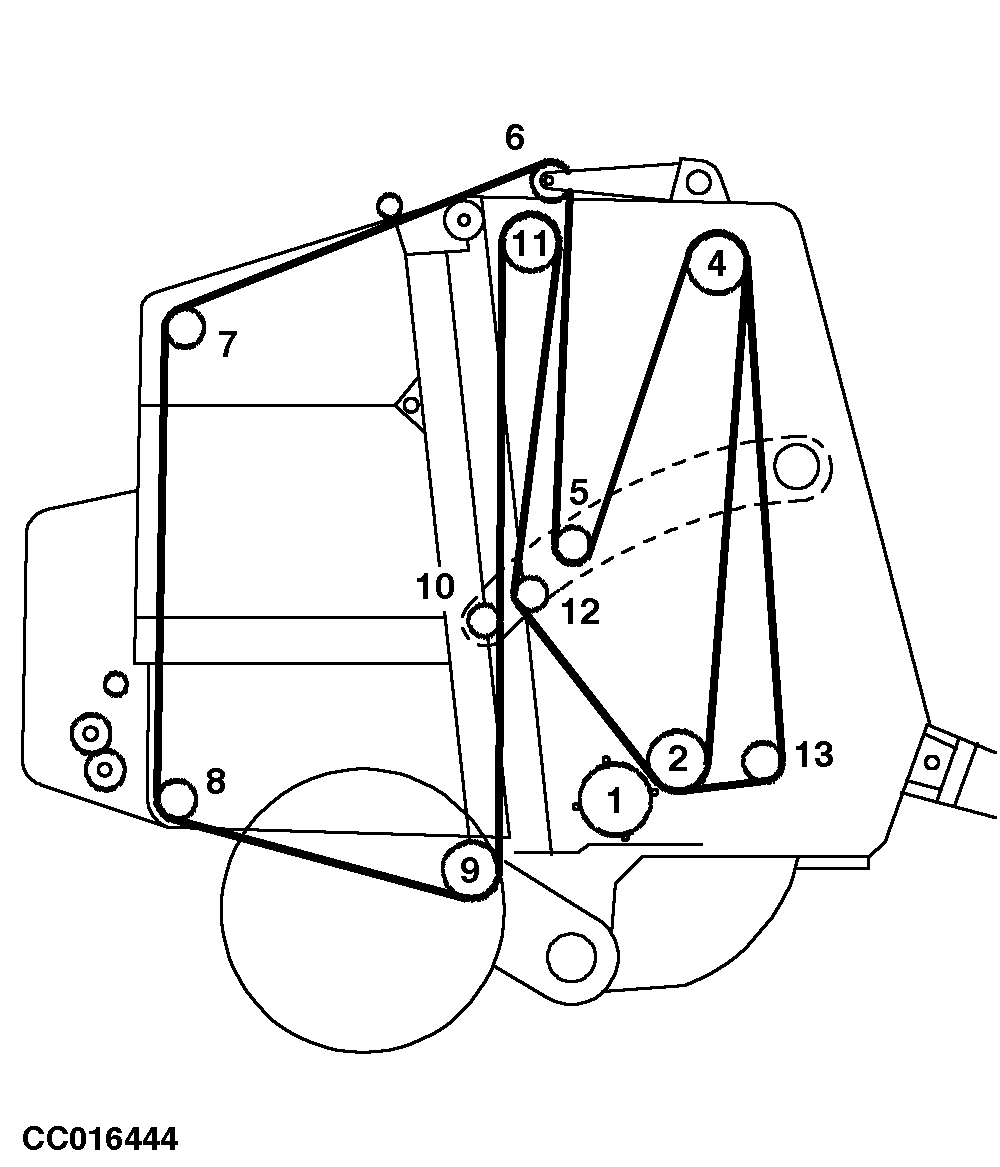

CC016444

Rotoempacadora 570

OUCC006,0000257 -63-06OCT00-1/1
