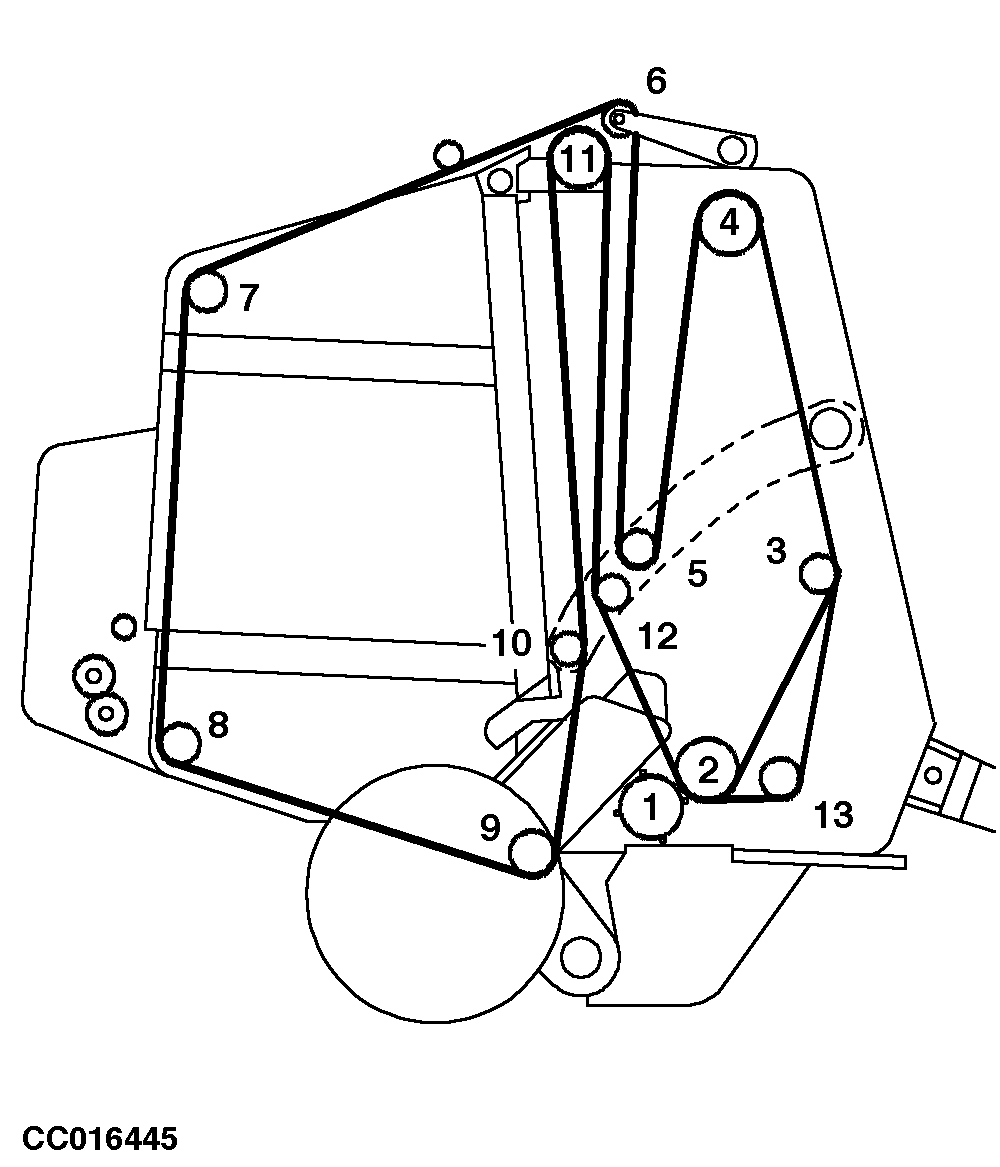

Localización de las correas en la rotoempacadora (580 - 590 sin sinfín transversal)

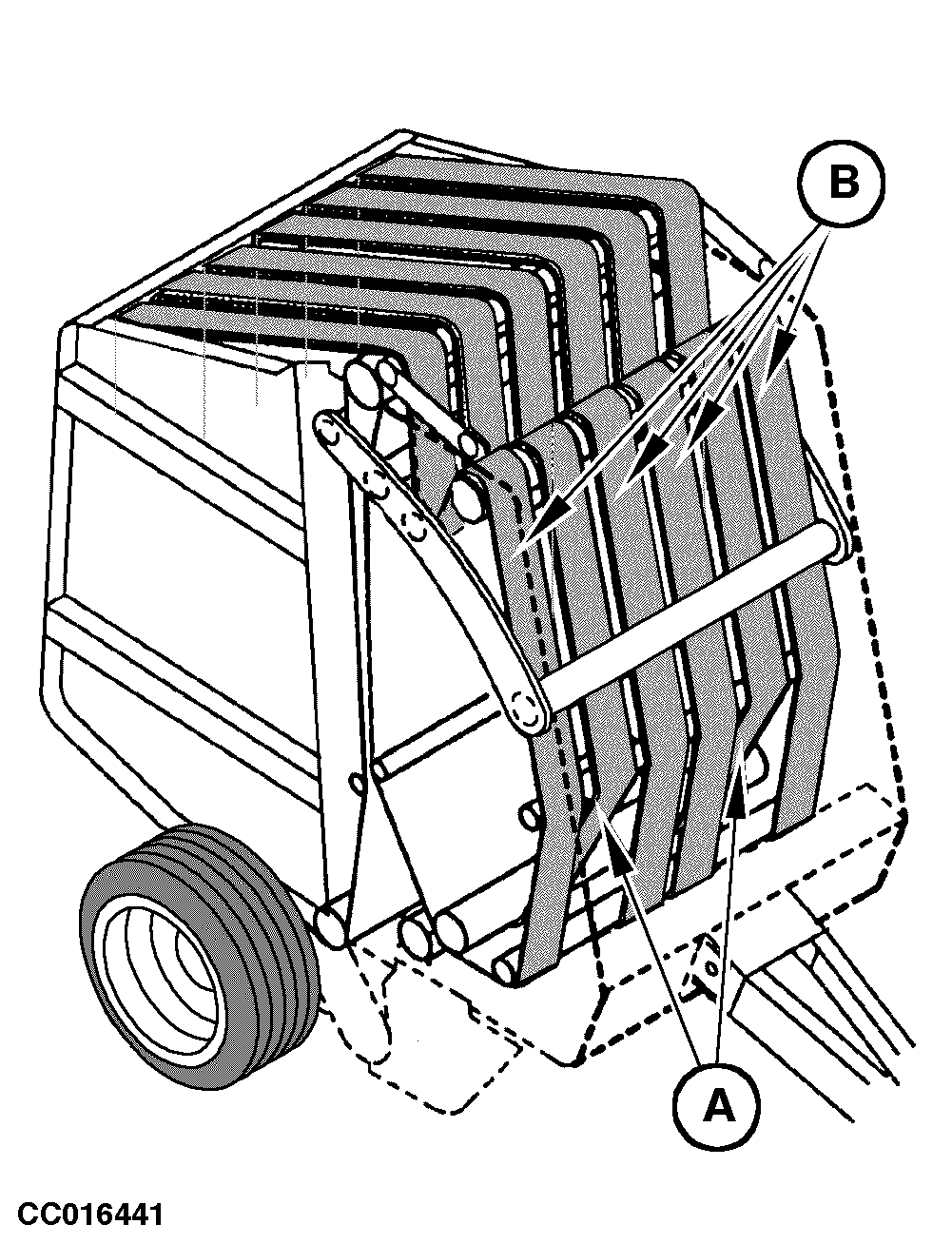

Disponer las correas según se ilustra, pasándolas por sus guías correspondientes. Ver la posición de las correas cortas y largas en la ilustración.

Rotoempacadora 580:

• Longitud (A) de las correas cortas = 11,71 m ± 0,012 m (38 ft 5 in ± 0.47 in)
• Longitud (B) de las correas largas = 11,85 m ± 0,012 m (38 ft 11 in ± 0.47 in)

Rotoempacadora 590:

• Longitud (A) de las correas cortas = 13,335 m ± 0,012 m (43 ft 9 in ± 0.47 in)
• Longitud (B) de las correas largas = 13,475 m ± 0,012 m (44 ft 2.5 in ± 0.47 in)

OUCC006,000025A -63-06OCT00-1/1
