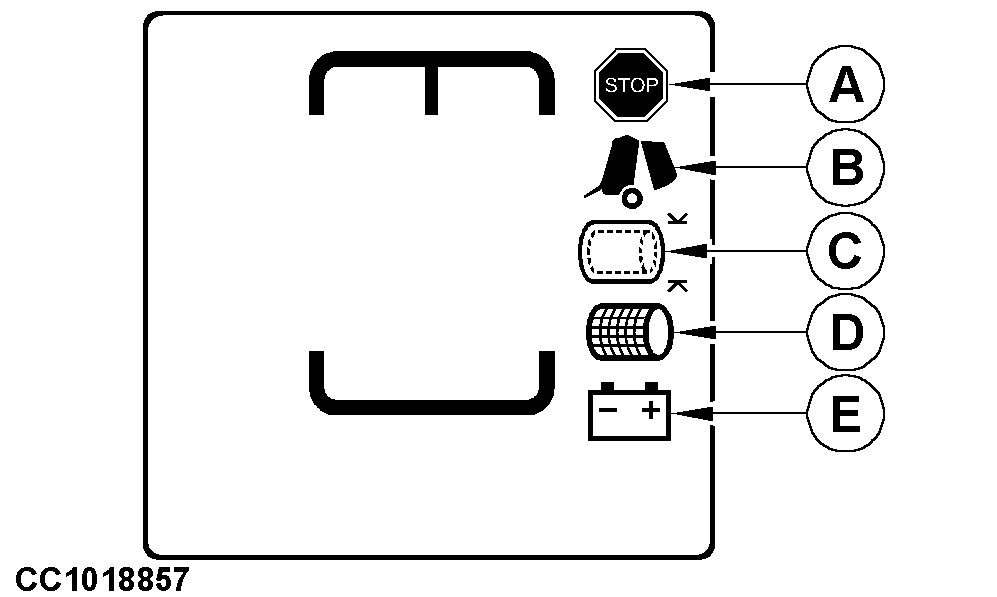

Pictogramas de alarmaIndicador de paradaEl indicador de parada (A) aparece cuando:
Detener el tractor cuando el indicador de parada (A) aparezca. NOTA: El indicador de parada aparece al conectar cuando el actuador de cuerda o de red está desconectado o no funciona. Pictograma de portón abiertoEl pictograma de portón abierto (B) aparece cuando se abre el portón de la empacadora para descargar una paca. Sólo para empacadora 590, el pictograma de portón abierto (B) aparece cuando el portón de la empacadora está abierto o cerrado de forma incorrecta. Para borrar el pictograma, cerrar el portón accionando la palanca de la válvula de mando a distancia del tractor. NOTA: Si el pictograma de portón abierto aparece con el portón correctamente cerrado, ajustar el interruptor del cierre del portón. Ver "Ajuste del interruptor de bloqueo del portón" en la sección "Servicio". Pictograma de paca sobremedidaEl pictograma de paca sobremedida (C) aparece cuando la paca supera el diámetro de paca máximo según el modelo de empacadora (por ejemplo, cunado el potenciómetro de tamaño de paca no funciona correctamente). Seguir trabajando con una paca sobremedida en la cámara de prensado puede provocar importantes averías en el portón, la rotura de rodillos y dañar las juntas de las correas. Cuando aparezca el pictogram de paca sobremedida, detener de inmediato el tractor. Iniciar el atado pulsando la tecla de atado manual, ver "Manejo del atado maneal" en esta sección, y descargar la paca. |
|
OUCC006,00002C6 -63-05DEC00-1/2 |
|
Pictograma de red
El pictograma de red (D) aparece cuando no se corta la red o cuando el rollo de red se acaba. Corregir el problema del corte de la red o sustituir el rollo de red para borrar este pictograma. Pictograma de la bateríaEl pictograma de la batería (E) aparece cuando la tensión de la batería es inferior a 11 V o superior a 15,4 V. |
OUCC006,00002C6 -63-05DEC00-2/2 |
