Guiado de la red por los rodillos

1. Abrir la tapa del atador de red. Ver "Apertura/cierre de la tapa del atador de red" en esta sección.
2. Retirar todo el material de embalaje (grapas, cinta adhesiva, etc.) del rollo de red, antes de su instalación.
3. Sólo con rollo de red para atador de red de serie: instalar dos topes (A) a ambos lados del rodillo para fijarlo en posición en el atador de red CoverEdge.

El rodillo de red especial CoverEdge no necesita los topes (A).


4. Sacar hacia afuera el brazo tensor inferior, y subir el rollo de red hasta la posición de carga (B) de modo que el material sea tomado de la parte superior del rollo

NOTA: La red aprobada por John Deere tiene dos franjas de color de gran tamaño, que deben quedar hacia el lado derecho de la máquina.


5. Soltar el freno de los rodillos de alimentación de red. Ver "Liberación manual del freno del rollo de red" en esta sección.

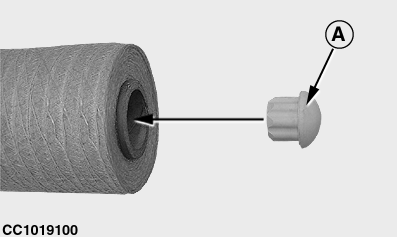

A-Topes

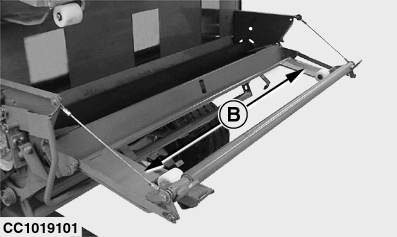

B-Posición de carga

CC1019100
CC1019101

OUCC006,00002DB -63-31JAN01-1/2

6.

Desenrollar la red y unir los extremos sueltos del rollo de red.

7.

Plegar el extremo de la red (C) hasta formar un lazo. Pasar el lazo de red entre el rodillo de goma (A) y el rodillo de acero (B), como se aprecia en la ilustración. Girar levemente los rodillos a mano para permitir el paso de la red.

IMPORTANTE: No introducir más de 25 mm (1 in.) de lazo (D) por entre los dos rodillos para evitar un arrollamiento de la red sobre los rodillos.

8.

Aplicar el freno del rodillo de red. Ver "Liberación/conexión manual del freno del rollo de red" en esta sección.

9.

Subir el brazo tensor inferior y elevar el rollo de red poniéndolo sobre el rodillo de goma, contra las placas de acero inoxidable

10.

Girar el rollo de red para eliminar la holgura

11.

Cortar el exceso de material.

12.

Cerrar la tapa del mecanismo de atado de red.

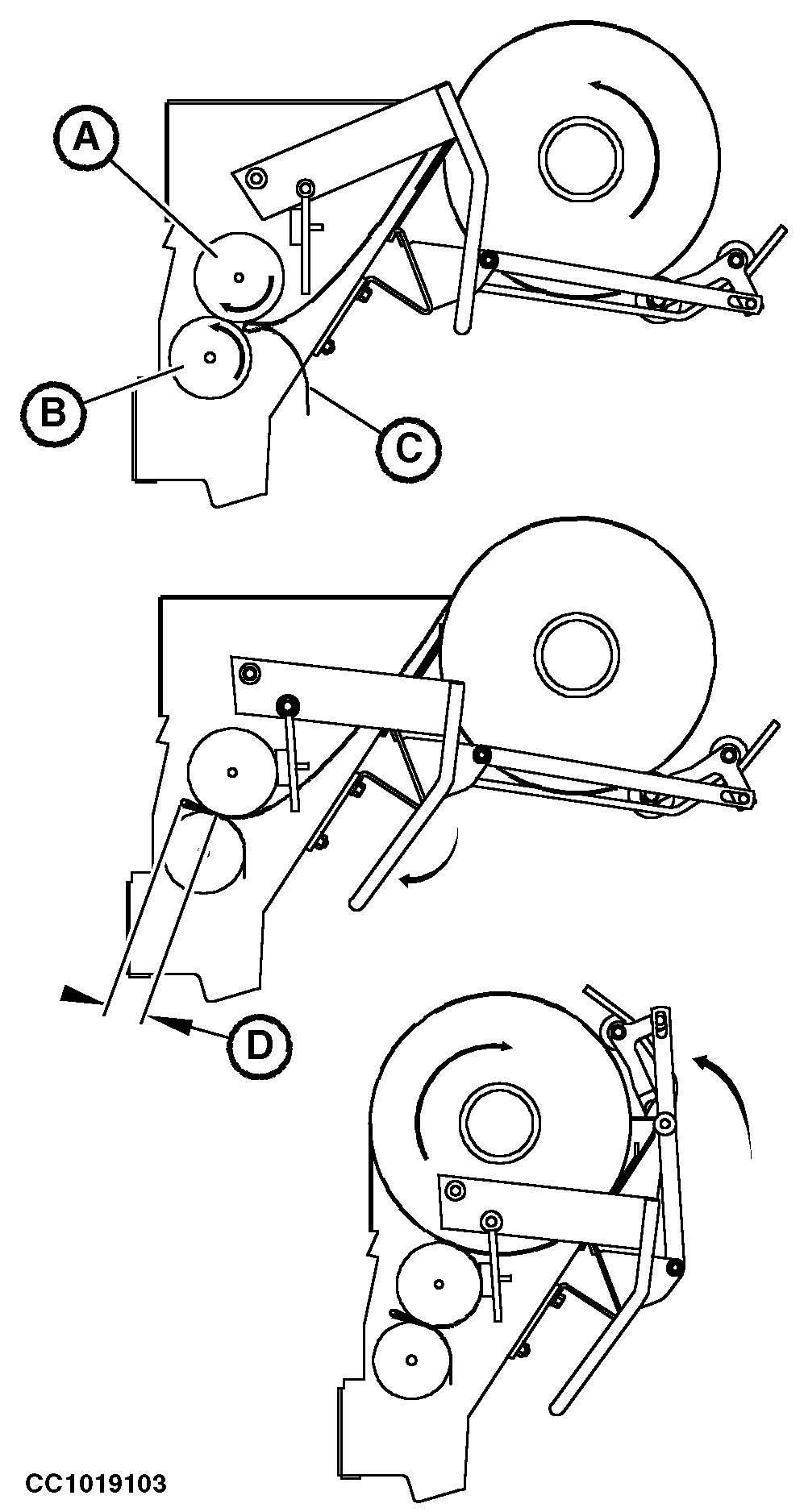

A-Rodillo de goma
B-Rodillo de acero
C-Red
D-25 mm (1 in.)

CC1019102
CC1019103
