Preparación del tractor para la instalación del monitor de control

Los monitores de control de la rotoempacadora están diseñados para usarse en sistemas eléctricos de 12 voltios con masa negativa. Todos los monitores de control están protegidos contra la inversión de la polaridad.

OUCC006,00002DC -63-01FEB01-1/3

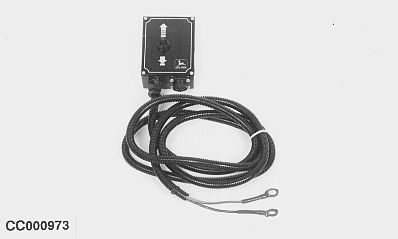

La fuente de alimentación debe ser una batería de 12 voltios, 30 A totalmente cargada. Se requieren un mínimo de 20 A durante el ciclo de retracción del cilindro eléctrico.

IMPORTANTE: Los picos de voltaje no deben exceder de 19 voltios.

Para el control electrónico de atado, la tensión mínima no debe ser inferior a 9 V porque en este caso se activa el interruptor de corte del circuito. Esto puede ocurrir si la batería está descargada o si sus conexiones no son buenas. Comprobar siempre el voltaje de la batería, accionando el cilindro eléctrico antes de poner en funcionamiento la empacadora.

NOTA: Debido a las oscilaciones de corriente (sobrevoltaje) que produce, no efectuar la prueba del monitor de control electrónico de atado, si la batería está conectada a un cargador de baterías.

OUCC006,00002DC -63-01FEB01-2/3

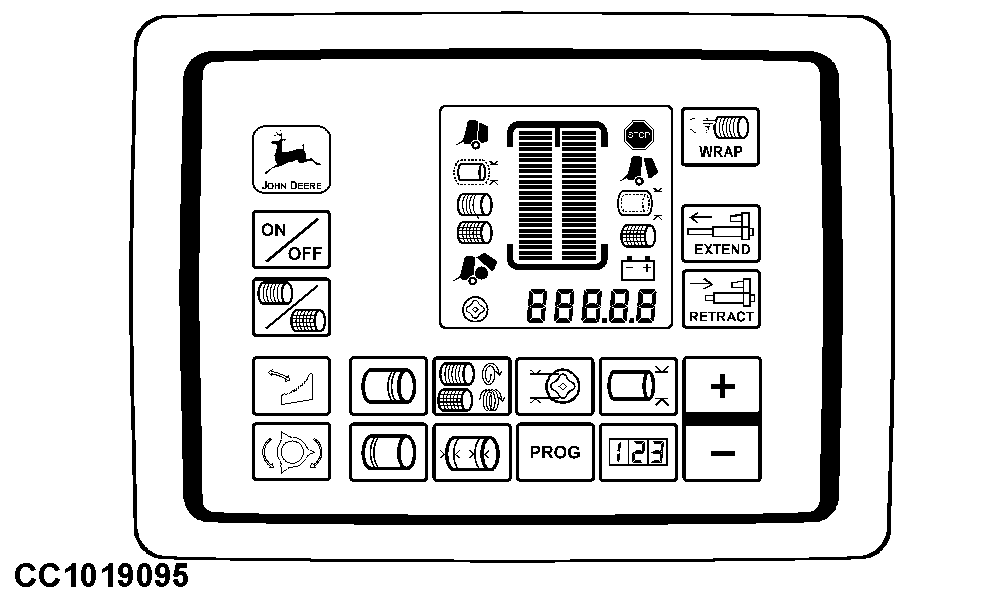

La fuente de alimentación debe ser una batería de 12 voltios totalmente cargada. Se requieren un mínimo de 20 A durante el ciclo de retracción del cilindro eléctrico. Asegurarse de realizar la conexión en el enchufe auxiliar suministrado con el monitor (ver "Conexión del monitor de control BaleTrak al tractor" en esta sección).

IMPORTANTE: Los picos de voltaje no deben exceder de 16 voltios.

El la tensión mínima no debe ser inferior a 11,2 V, ya que por debajo de este valor el monitor BaleTrak no funciona correctamente y genera un código de anomalía. Esto puede ocurrir si la batería está descargada o si sus conexiones no son buenas. Comprobar siempre el voltaje de la batería, accionando los cilindros eléctricos antes de poner en funcionamiento la empacadora.

NOTA: Debido a las oscilaciones de corriente (sobrevoltaje) que produce, no efectuar la prueba del monitor BaleTrak si la batería está conectada a un cargador de baterías.

OUCC006,00002DC -63-01FEB01-3/3
