Ajuste de las cadenas de transmisión del recogedor de 2,20 m (7 ft 3 in.)

Para evitar que la cadena tenga una deflexión excesiva, cerrar el portón y conectar la TDF durante algunos segundos. Parar el motor del tractor.

Ajustar la tensión de las cadenas de transmisión del recogedor de la manera siguiente:

Cadena de transmisión de las horquillas de alimentación (A)

Apretar o aflojar la tuerca del tensor (B) de modo que la deflexión de la cadena en el lado opuesto al tensor (G) sea de unos 7 mm (0.27 in.).

Cadena de transmisión del recogedor (D)

Aflojar el tornillo de montaje del tensor.

Empujar el tensor (E) contra la cadena, de modo que la deflexión de la parte opuesta de la cadena sea de unos 10 mm (0.39 in.).

Apretar el tornillo de montaje del tensor.

Cadena de transmisión del sinfín, lado drcho (F)

Si no hay espacio entre las espiras del muelle (C), retirar un eslabón de la cadena de transmisión (F).

Cadena de transmisión del sinfín, lado izqdo (I).

Aflojar el tornillo de montaje del tensor.

Empujar el tensor (H) contra la cadena, de modo que la deflexión de la parte opuesta de la cadena sea de unos 10 mm (0.39 in.).

Apretar el tornillo de montaje del tensor.

Conectar unos segundos la TDF.

Comprobar la deflexión de las cadenas. Repetir el ajuste, si fuera necesario.

A-Cadena de transmisión de las horquillas de alimentación
B-Tuerca de ajuste del tensor
C-muelle
D-Cadena de transmisión del recogedor
E-Tensor de la cadena de transmisión del recogedor
F-Cadena de transmisión del sinfín, lado drcho
G-Tensor de la cadena de las horquillas de alimentación

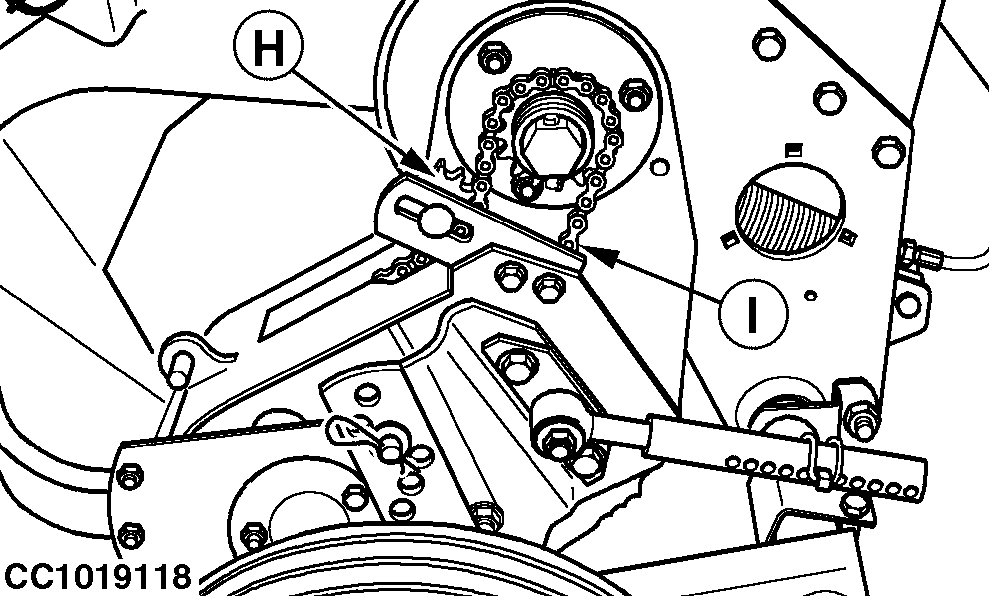

H-Tensor de la cadena de transmisión del sinfín, lado izqdo.
I-Cadena de transmisión del sinfín, lado izqdo.
