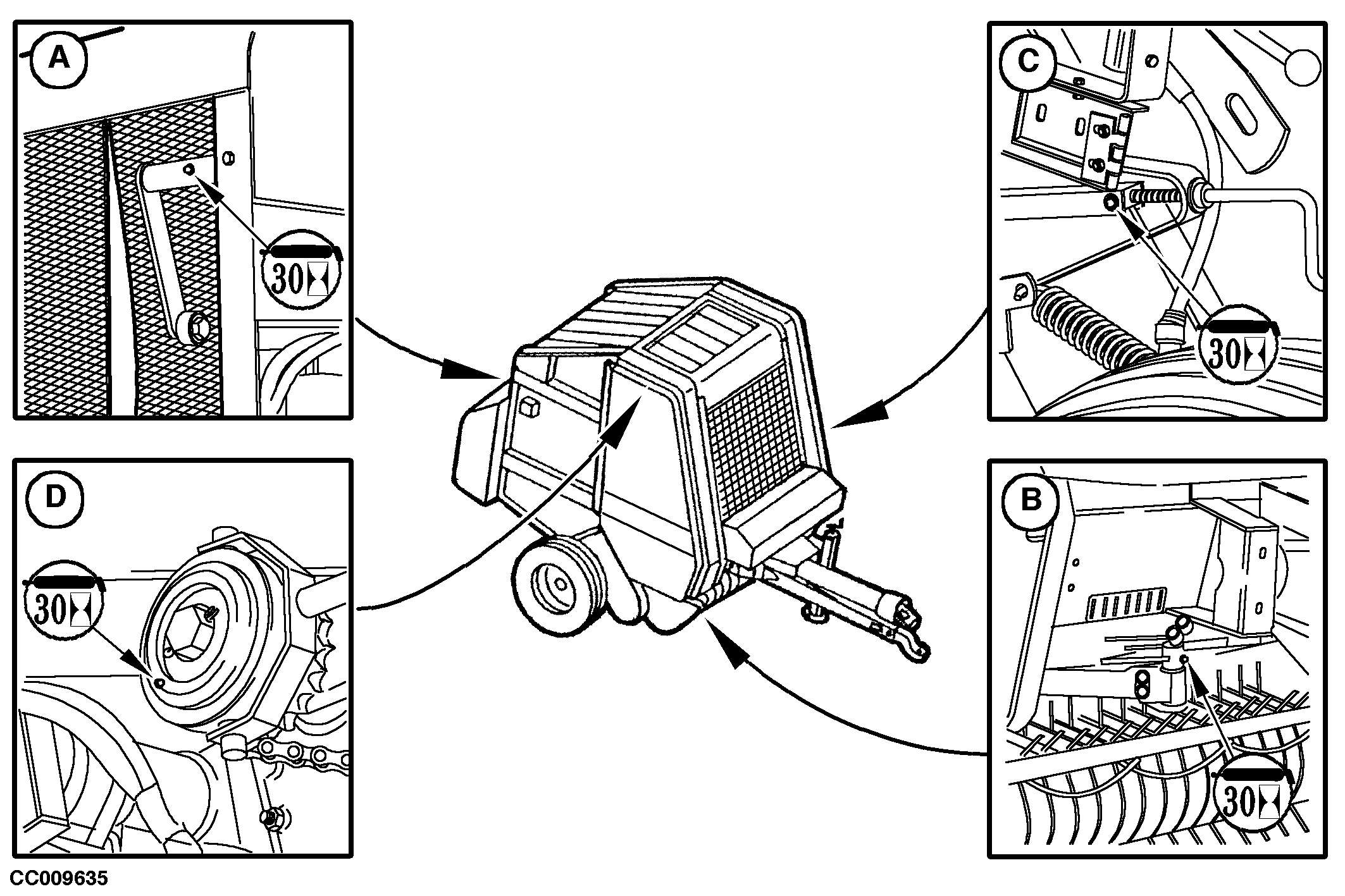

A-Brazo del indicador de forma de la paca

B-Cubo del brazo de atado de cuerda

C-Manivela de elevación del recogedor

D-Cubo del accionamiento desembragable del rodillo superior

IMPORTANTE: No utilizar la rueda de la rotoempacadora para tener acceso al engrasador del cubo del accionamiento desembragable del

rodillo superior. Utilizar siempre una escalera apropiada.

Utilizar grasa John Deere GREASE-GARD.

OUCC006,00002E6 -63-05FEB01-1/4

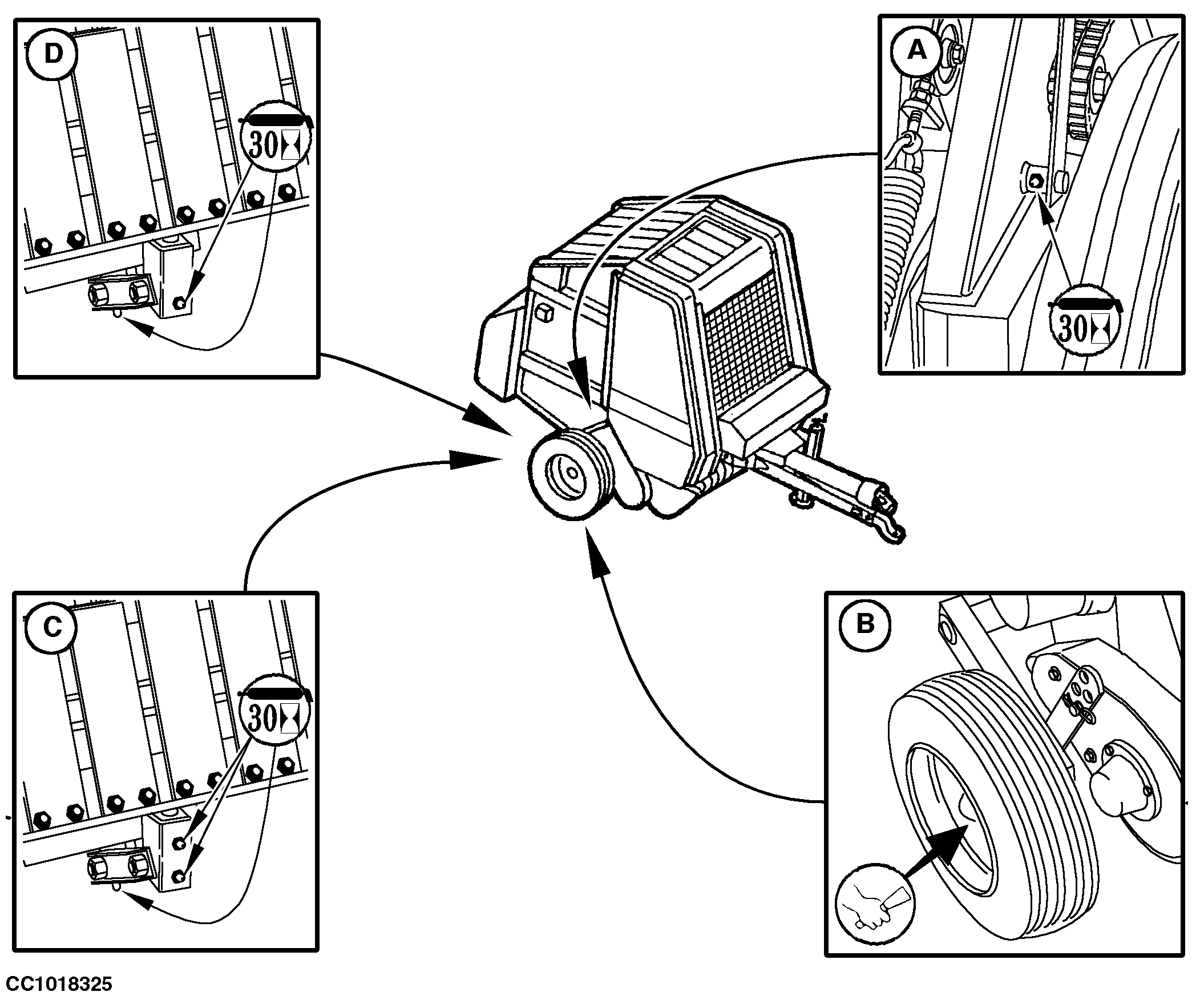

A-Tensor de la cadena del recogedor

B-Rueda auxiliar del recogedor

C-Varilla de reenvío, recogedor de 1,81 m (5 ft 11 in.)

D-Varilla de reenvío, recogedor de 2,20 m (7 ft 3 in.)

Utilizar grasa John Deere GREASE-GARD.

OUCC006,00002E6 -63-05FEB01-2/4

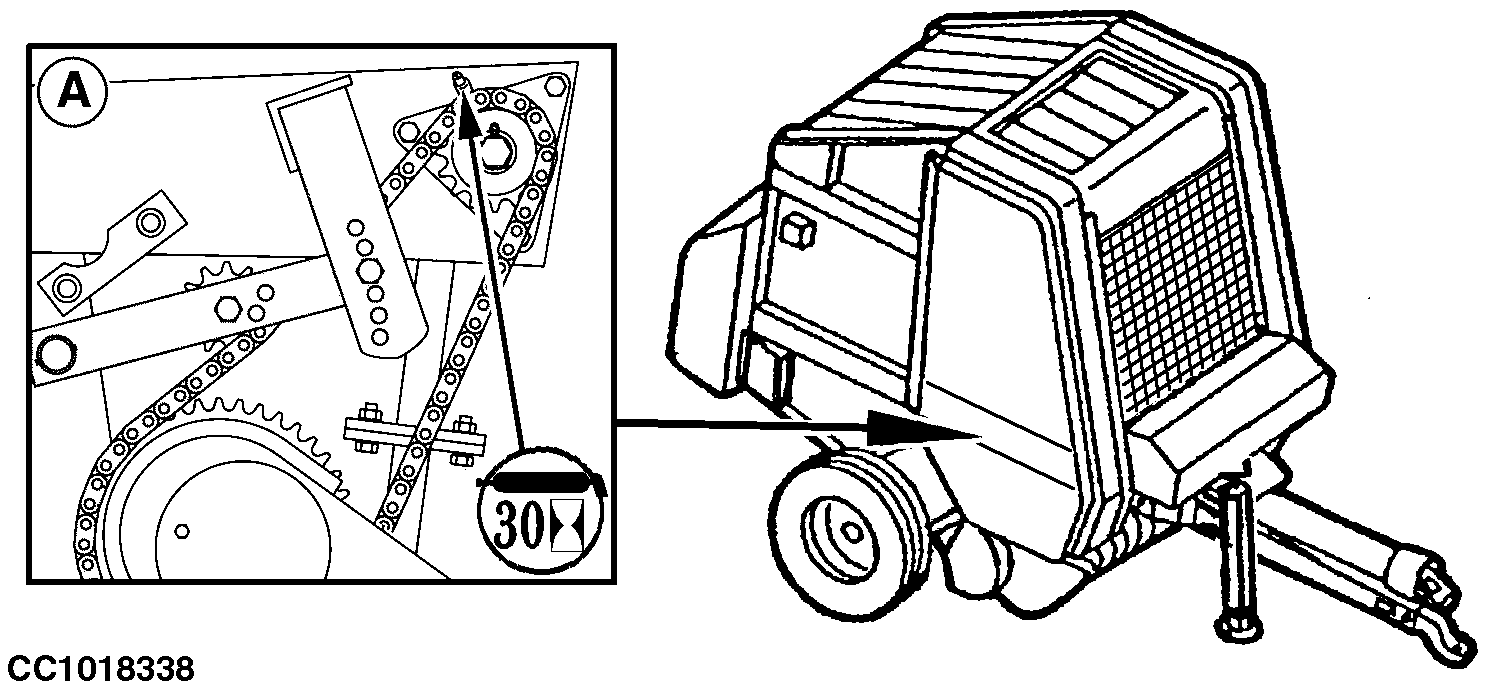

Utilizar grasa John Deere GREASE-GARD.

OUCC006,00002E6 -63-05FEB01-3/4

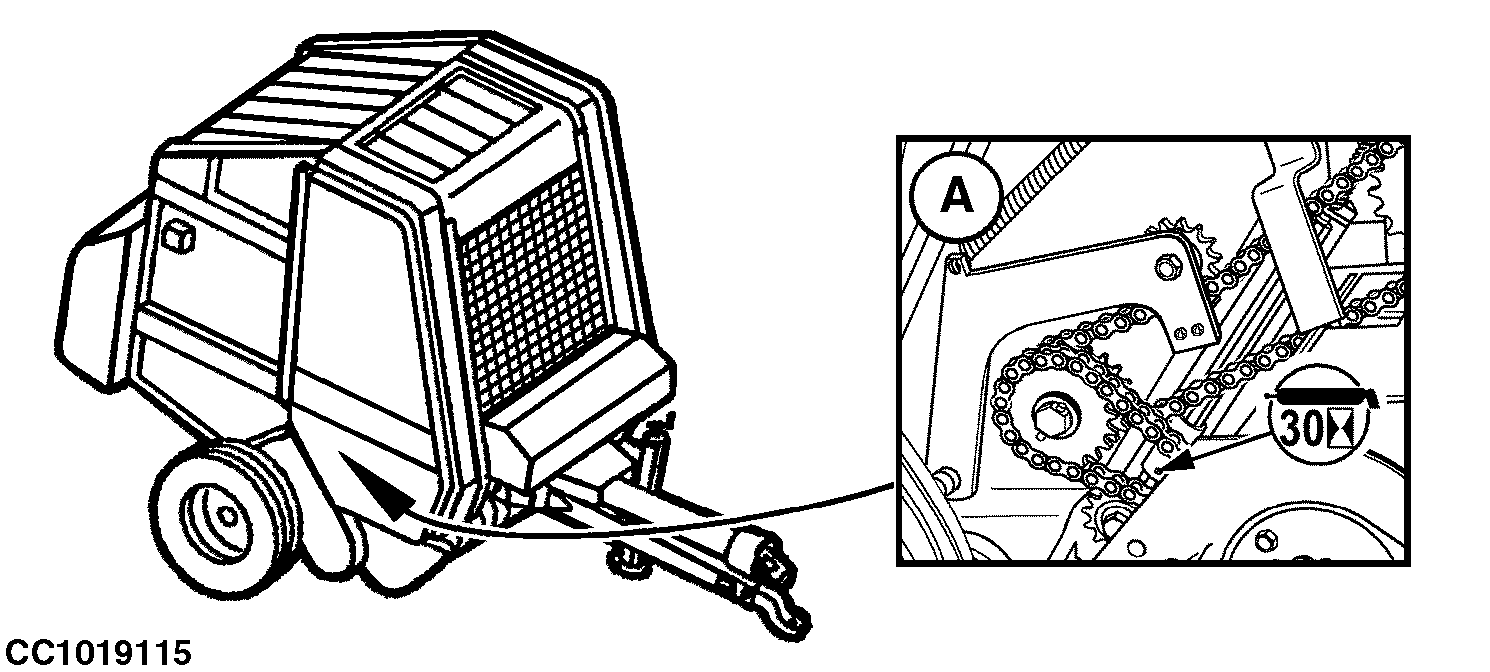

Utilizar grasa John Deere GREASE-GARD.

OUCC006,00002E6 -63-05FEB01-4/4
