Comprobación de las posiciones de cuchilla y contracuchilla (Prueba 1)
|
|
|
|
|
|

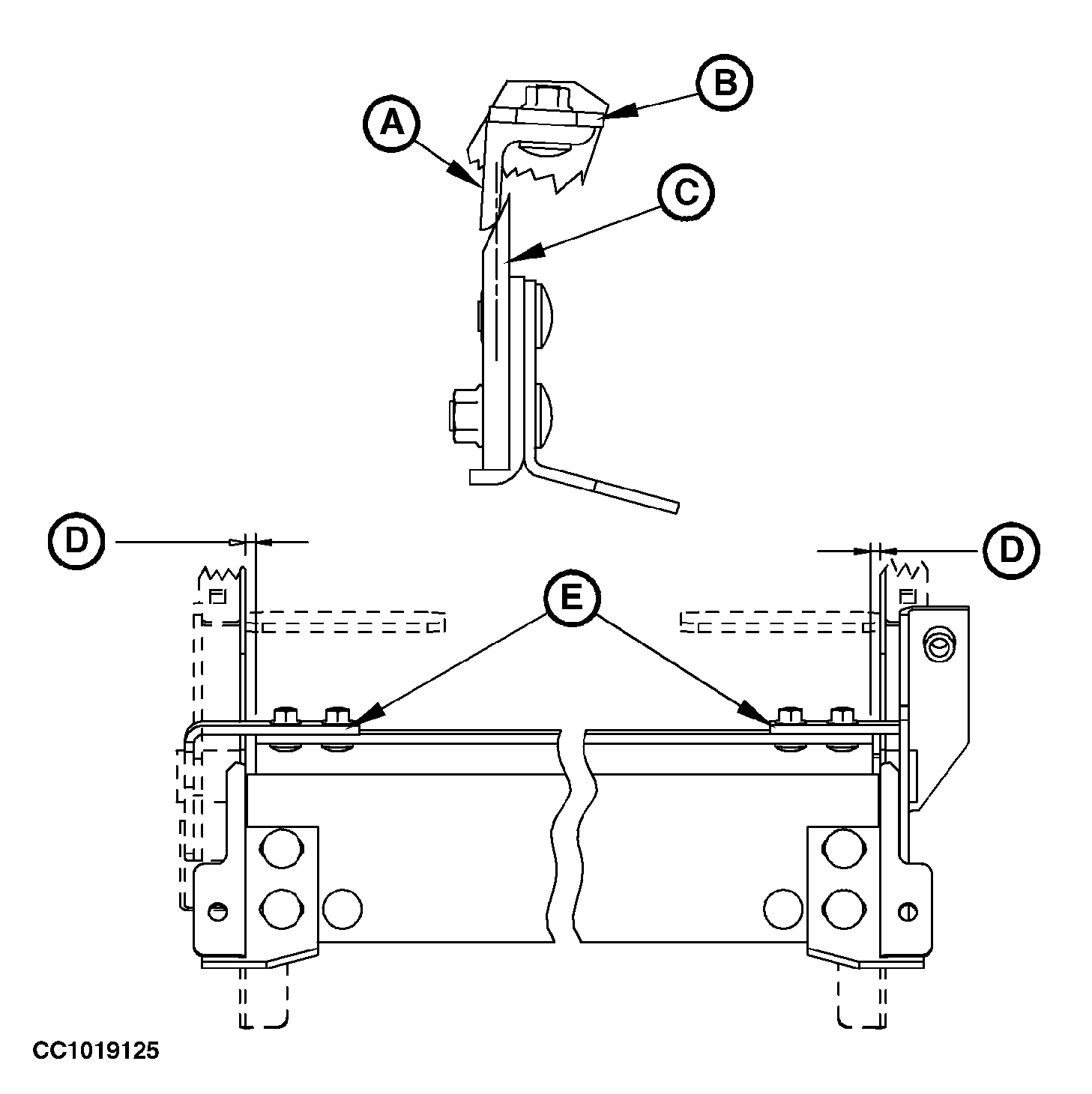

NOTA: Resulta necesario comprobar la posición de la contracuchilla respecto a la cuchilla, si se producen graves problemas de corte de la red durante el trabajo. Proceder del siguiente modo: Retraer el actuador de red por completo. Comprobar a ambos lados del bastidor de red, que la contracuchilla (A) está en contacto con la cuchilla de red (C) a lo largo de toda su anchura. IMPORTANTE: Debe haber contacto en la zona central de la parte afilada de la cuchilla (ver ilustración). Si la contracuchilla no está completamente en contacto con la cuchilla, añadir tantas arandelas entre |
contracuchilla (A) y soporte (B) como sean necesarias para obtener el contacto especificado.
Si la contracuchilla no está en contacto con toda la anchura de la cuchilla, la separación en la zona que no toca no debe ser superior a 1 mm (0.04 in.). Comprobar la alineación de las dos escuadras (E). Centrar la contracuchilla entre los soportes laterales, para obtener una distancia (D) de 5±1 mm (2±0.04 in.) en cada lado. Centrar la cuchilla sobre la contracuchilla. Pasar a la prueba 2 |
