IMPORTANTE: Antes de realizar esta prueba, se deben haber llevado a cabo de forma correcta las pruebas 1 y 5. Proceder a las pruebas correspondientes descritas en esta sección.

Proceder del siguiente modo:

Mantener el actuador en posición retraida.

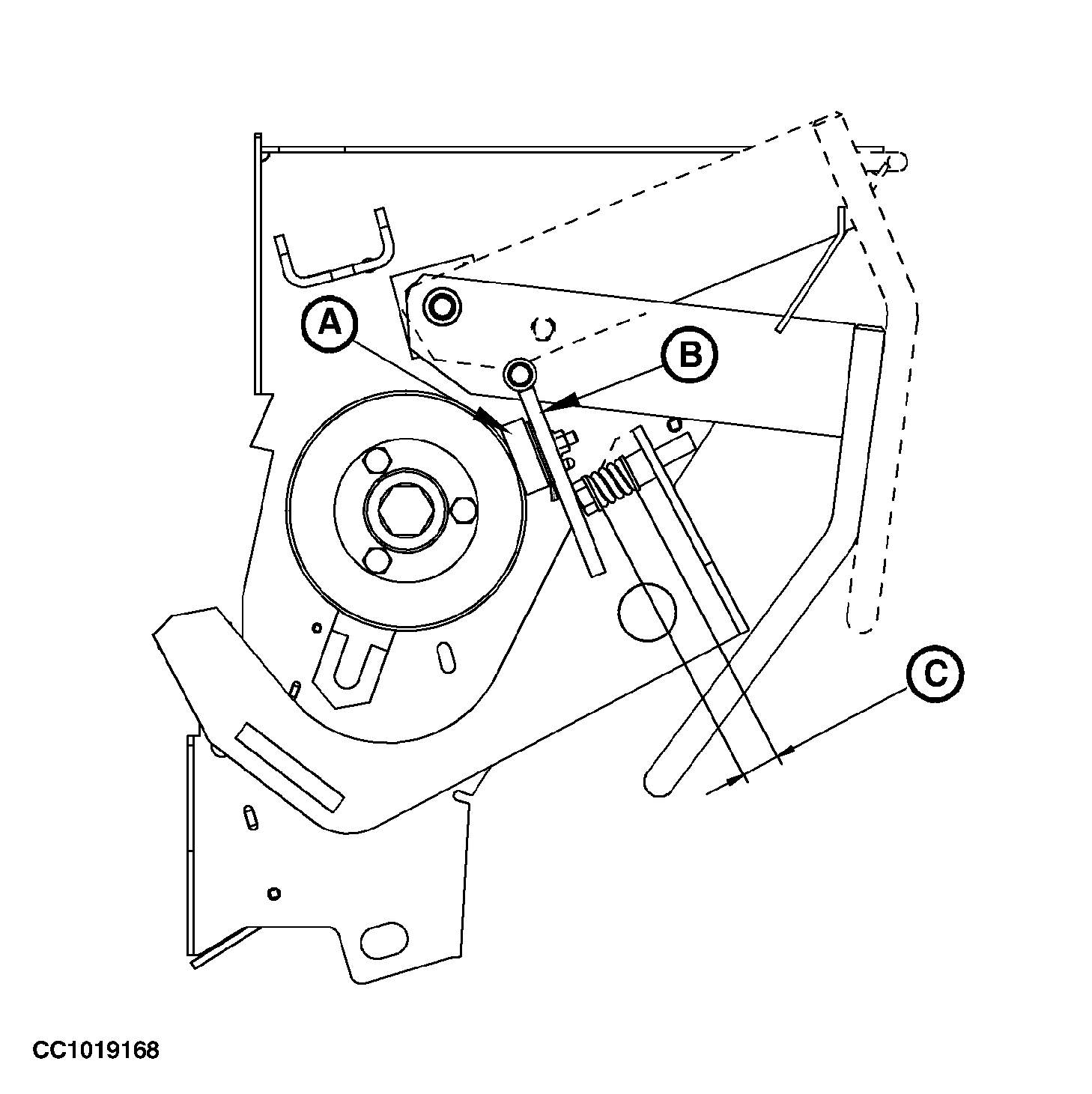

Soltar manualmente el freno del rodillo de red (A) y comprobar que el muelle tiene una longitud (C) de 22±0,5 mm (0.86±0.02 in.). De ser necesario, ajustar la longitud (C) del muelle.

Accionar el freno del rodillo de red (A) y comprobar el funcionamiento. El par de arrastre necesario para girar el rodillo de goma debe ser entre 40 y 50 N·m (29 a 37 lb-ft).

Si fuera necesario, variar el efecto de frenado añadiendo o retirando arandelas entre el freno (A) y su soporte (B).

NOTA: Cuando el tope de goma está desgastado, puede ser invertido.

Pasar a la prueba 7
