Comprobación de la posición del rodillo N° 8 (Prueba 4)
|
|

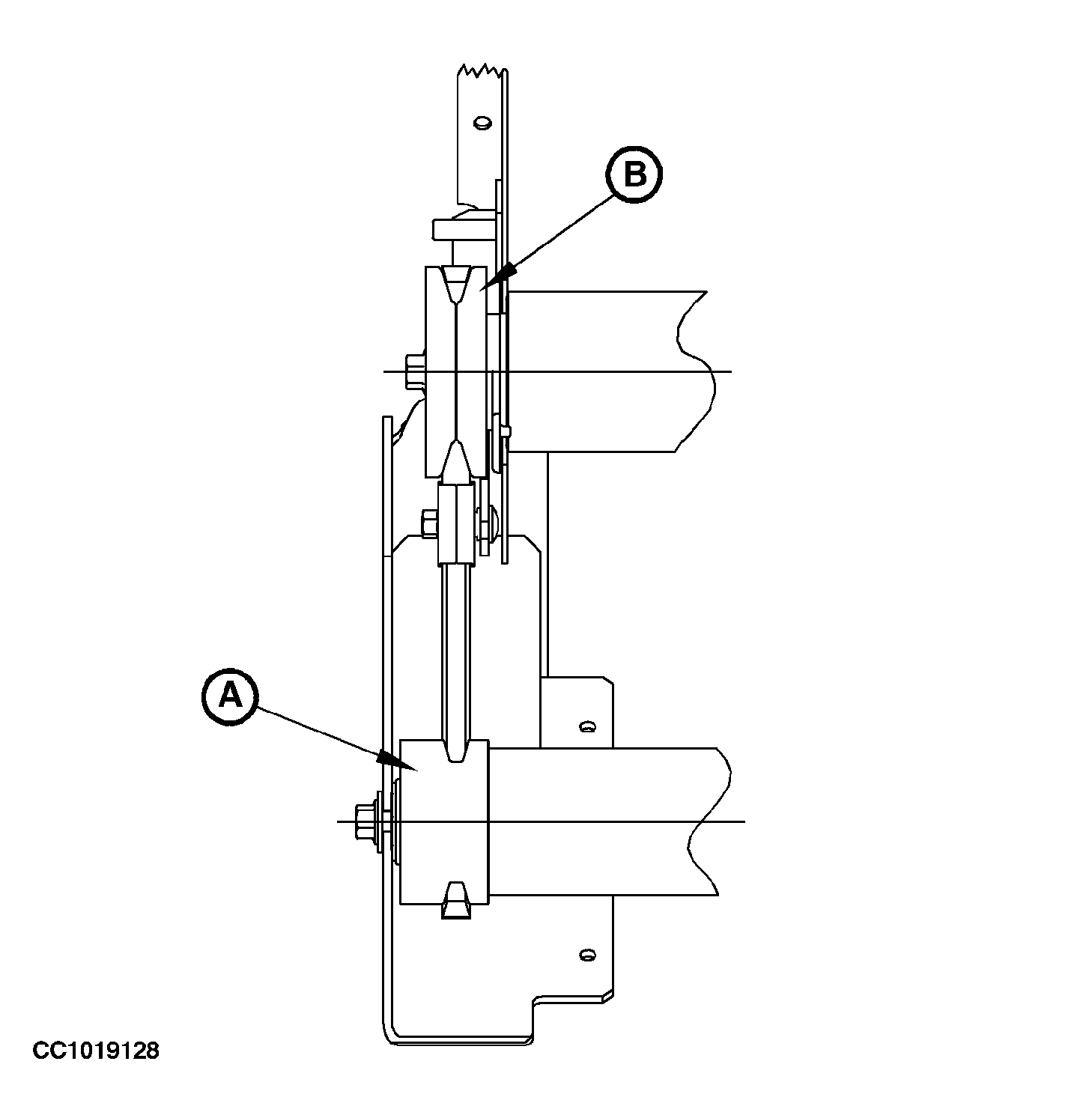

IMPORTANTE: Antes de realizar esta prueba, se deben haber llevado a cabo de forma correcta las pruebas 1 y 3. Proceder a las pruebas correspondientes descritas en esta sección. IMPORTANTE: Comprobar la posición del rodillo N° 8 cada vez que se cambie la correa de transmisión. Proceder del siguiente modo: Comprobar que la holgura axial del rodillo N° 8 (A) está comprendida entre 0,5 y 1,5 mm (0.02 y 0.06 in.) |
y que el rodillo de goma (B) y las poleas del rodillo N° 8 están alineadas con un margen de ±5 mm (2 in.).
Añadir o retirar arandelas a cada lado del rodillo N° 8, según sea necesario. Instalación de la correa del rodillo de alimentación de red Ver en "Separación e instalación de la correa de mando de los rodillos de red" en esta sección. Pasar a la prueba 5 |
OUCC006,00002F0 -63-07FEB01-1/1 |
