Comprobación de la tensión de la correa de transmisión (Prueba 5)
|
|
|
|
|
|

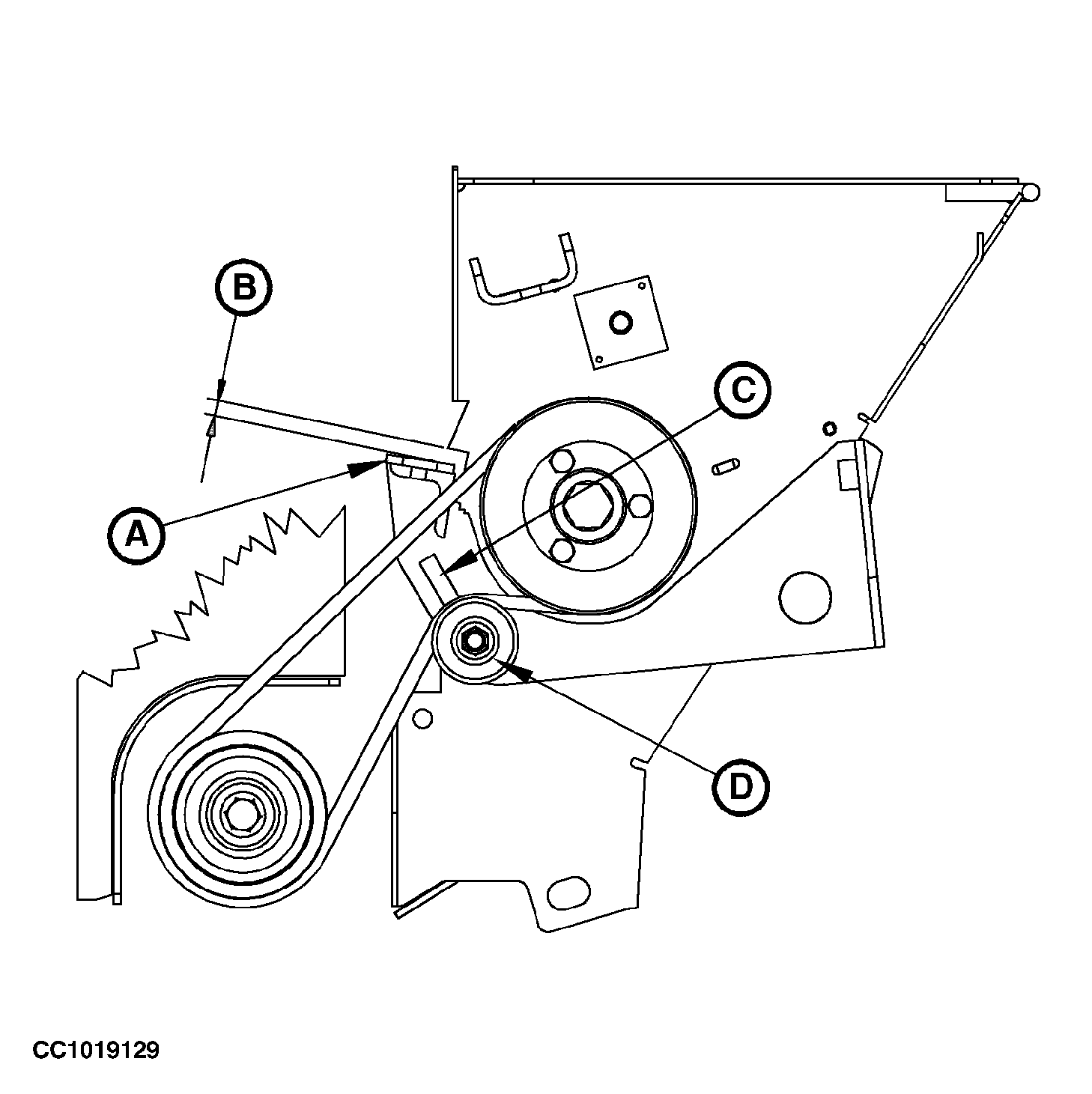

IMPORTANTE: Antes de realizar esta prueba, se deben haber llevado a cabo de forma correcta las pruebas 1 y 4. Proceder a las pruebas correspondientes descritas en esta sección. IMPORTANTE: Cada vez que se cambia la correa de transmisión es imprescindible comprobar que la longitud de la correa es la correcta para asegurar el reglaje óptimo de la transmisión. Proceder del siguiente modo: Extender el actuador por completo. Ajustar la polea del tensor (D) en el agujero oblongo (C) de forma que la distancia (B) entre el soporte de la |
contracuchilla (A) y el corte de la pared lateral sea de 10 mm (0.4 in).
Hacer funcionar la transmisión por correa durante 15 segundos al régimen máximo. Retraer y extender el actuador varias veces por completo. Extender el actuador por completo. Ajustar una separación (B) de 5 mm (0.2 in.). IMPORTANTE: Con el actuador extendido no debe resultar posible girar los rodillos de alimentación de forma de manual. Pasar a la prueba 6 |
