IMPORTANTE: Antes de realizar esta prueba, se deben haber llevado a cabo de forma correcta las pruebas 1 y 8. Proceder a las pruebas correspondientes descritas en esta sección.

Comprobar el funcionamiento de la guía inferior de la red siempre que se acaba de ajustar el recorrido de las correas o que se ha separado la guía de red inferior. Proceder del siguiente modo:

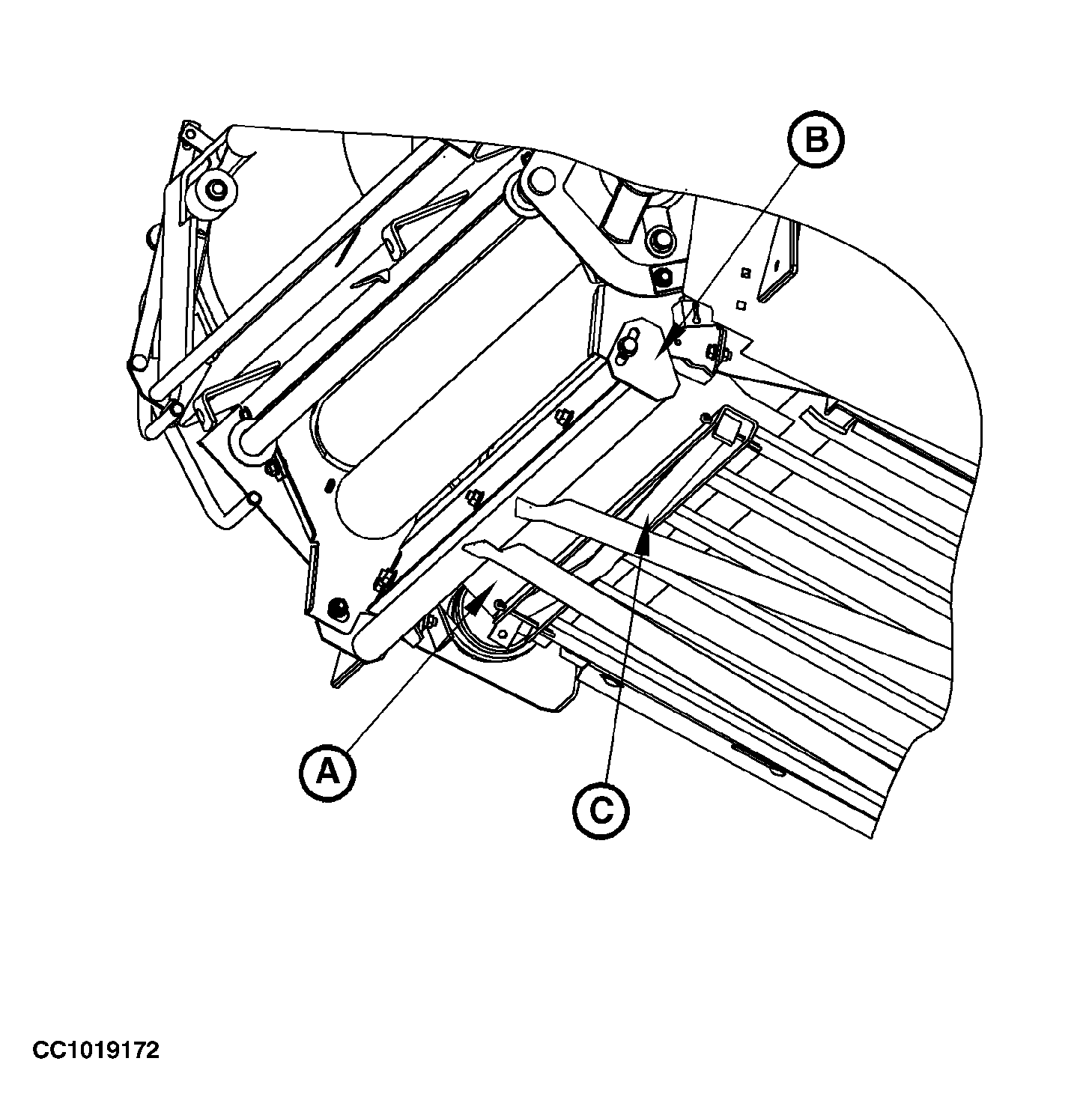

Comprobar que la chapa (A) de la guía inferior está en contacto en toda su longitud con las correas de la

NOTA: Mantener la chapa de la guía inferior (A) lo más limpia y lisa posible.

Ajustar los soportes (B) de la guía inferior de red, de forma que la ballesta (C) quede lo suficientemente retorcida para garantizar un contacto óptimo con la chapa de la guía inferior de red (A).

NOTA: Comprobar que la ballesta empuja hacia atrás la guía de red en contacto con las correas, tras haberla hecho bajar.

OUCC006,00002F4 -63-07FEB01-1/2

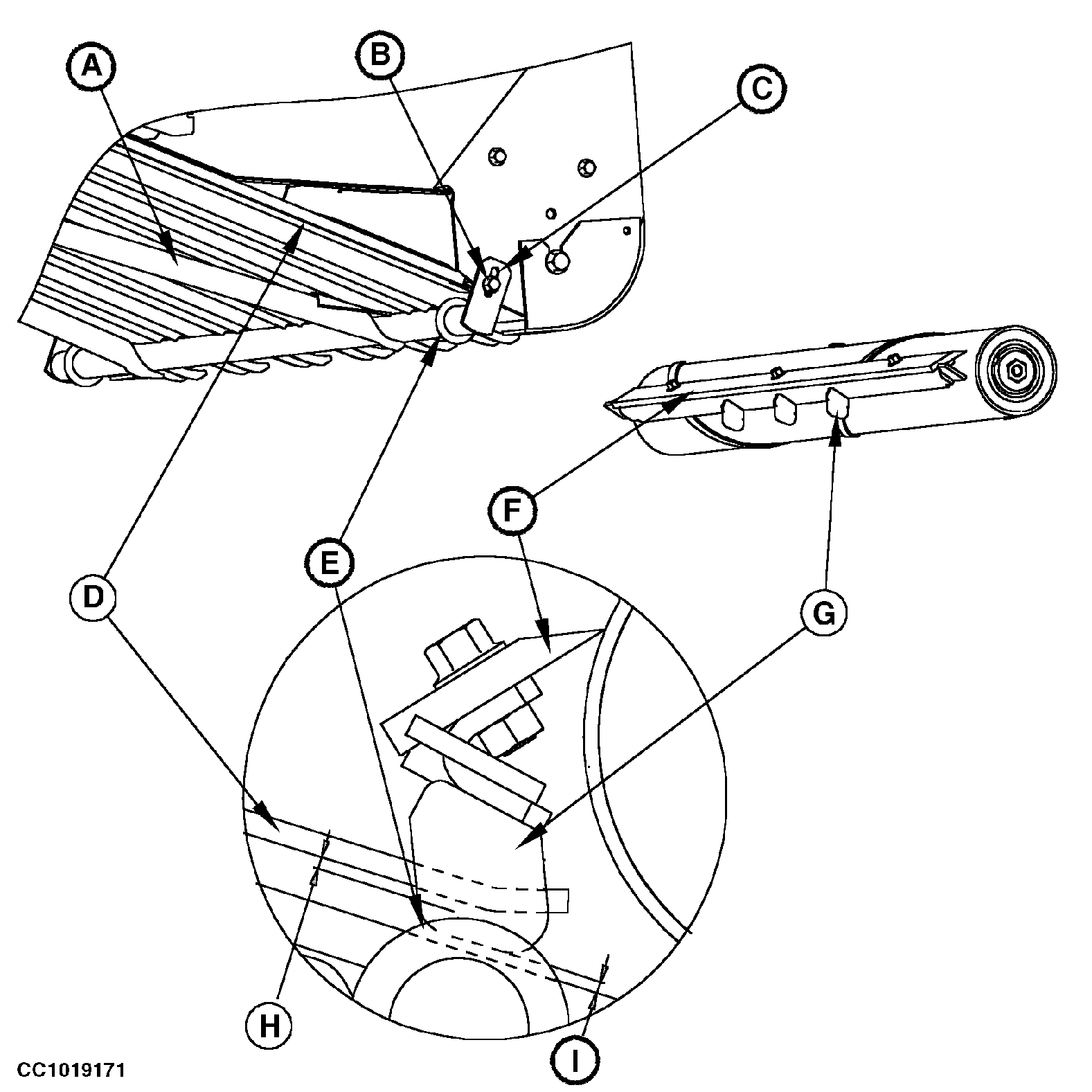

A-Guía de red
B-Tornillo de sujeción de la guía de red

C-Agujero oblongo
D-Deflector
E-Arandela

F-Rascador
G-Guaía de correa

H-2 a 3 mm (0.08 a 0.12 in.)
I-2 a 3 mm (0.08 a 0.12 in.)

Comprobar que la distancia (I) entre la guía de correa (G) y la guía inferior de red (A) es de 2 a 3 mm (0.08 a 0.12 in.) y que la distancia (H) entre la arandela (E) y el deflector (D) es de 2 a 3 mm (0.08 a 0.12 in.). Astos ajustes se llevan a cabo mediante el agujero oblongo de la guía de red (C) y desplazando la guía de correa (G).

Apretar los tornillos de sujeciión de la guía de red (B) con 235±25 N·m (173±18 lb-ft).

Ajustar el rascador (F). Ver "Reglaje del rascador del rodillo de alimentación de red (n°9)" en la sección "Generalidades sobre el manejo de la empacadora".

OUCC006,00002F4 -63-07FEB01-2/2
