Separación e instalación de la correa del rodillo de alimentación de red

Separar los rodillos de alimentación de red como sigue:

Retraer el actuador de red por completo. Abrir ligeramente el portón para aliviar la presión sobre las correas.

Quitar el tornillo de fijación (D) del rodillo de portón N° 8.

Quitar el soporte del rodillo (A).

Soltar la palanca de bloqueo (B).

Quitar la correa de transmisión (C).

Realizar la instalación de la correa de mando invirtiendo las operaciones de separación de la correa.

Cerrar el portón y comprobar el recorrido de las correas. Ver "Reglaje del recorrido de las correas" en esta sección.

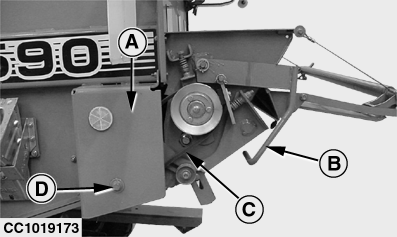

A-Soporte del rodillo
B-Palanca de freno
C-Correa de transmisión
D-Tornillo de fijación del rodillo N° 8
