Separación e instalación de la cuchilla de red

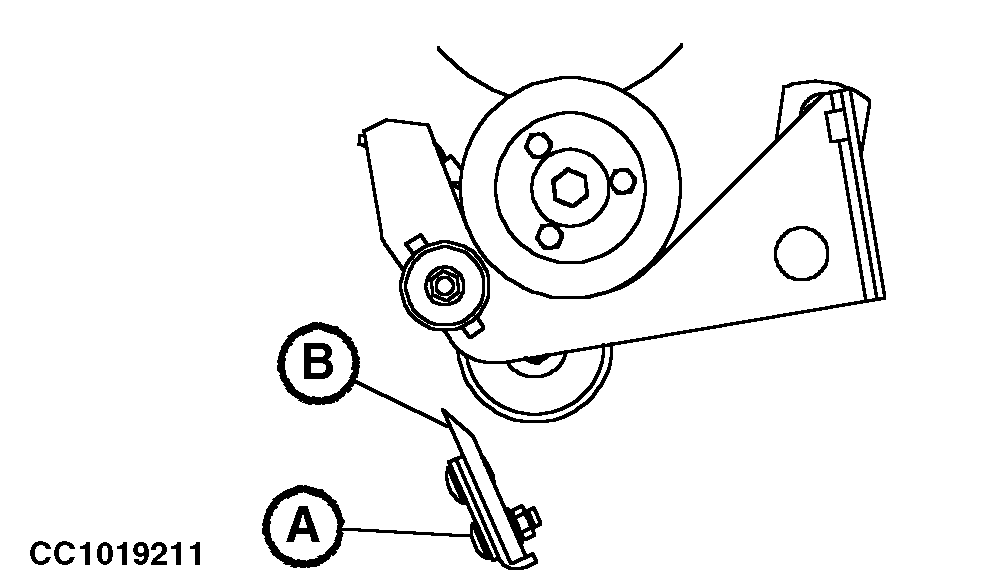

Anotar la posición del filo para facilitar la reinstalación. Abrir la tapa del atador de red. Extender el actuador de red por completo y desconectar el enchufe del actuador. Quitar los tornillos de fijación (A) de la cuchilla (B), y separar la cuchilla (B) de sus soportes. Instalar la cuchilla (B) sobre los soportes en la misma posición que tenía antes de la extracción. Asegurar la cuchilla mediante los tornillos de sujeción (A). Apretar los tornillos con un par de 55 N·m (40 lb-ft). Volver a conectar el enchufe del actuador y retraer el actuador. Cerrar la tapa del mecanismo de atado de red. IMPORTANTE: Después de instalar la cuchilla de red, realizar siempre la "Prueba 1" del mecanismo de atado de red (ver "Comprobación de la posición de la cuchilla y contracuchilla" en esta sección). |
|
ATENCION:
Para evitar el riesgo de lesiones, ponerse guantes de protección antes de intervenir en la zona de la cuchilla de red.
OUCC006,00002F6 -63-07FEB01-1/1 |
