Reglaje del sensor del rodillo de mando inferior

ATENCION: ¡NO CORRER RIESGOS! No usar ningún tipo de herramienta o llave en el eje estando el motor del tractor en marcha. Apagar el motor del tractor, sacar la llave de contacto y esperar a que se detengan todas las piezas móviles. Retirar siempre la herramienta del eje tan pronto como se termine de utilizar.

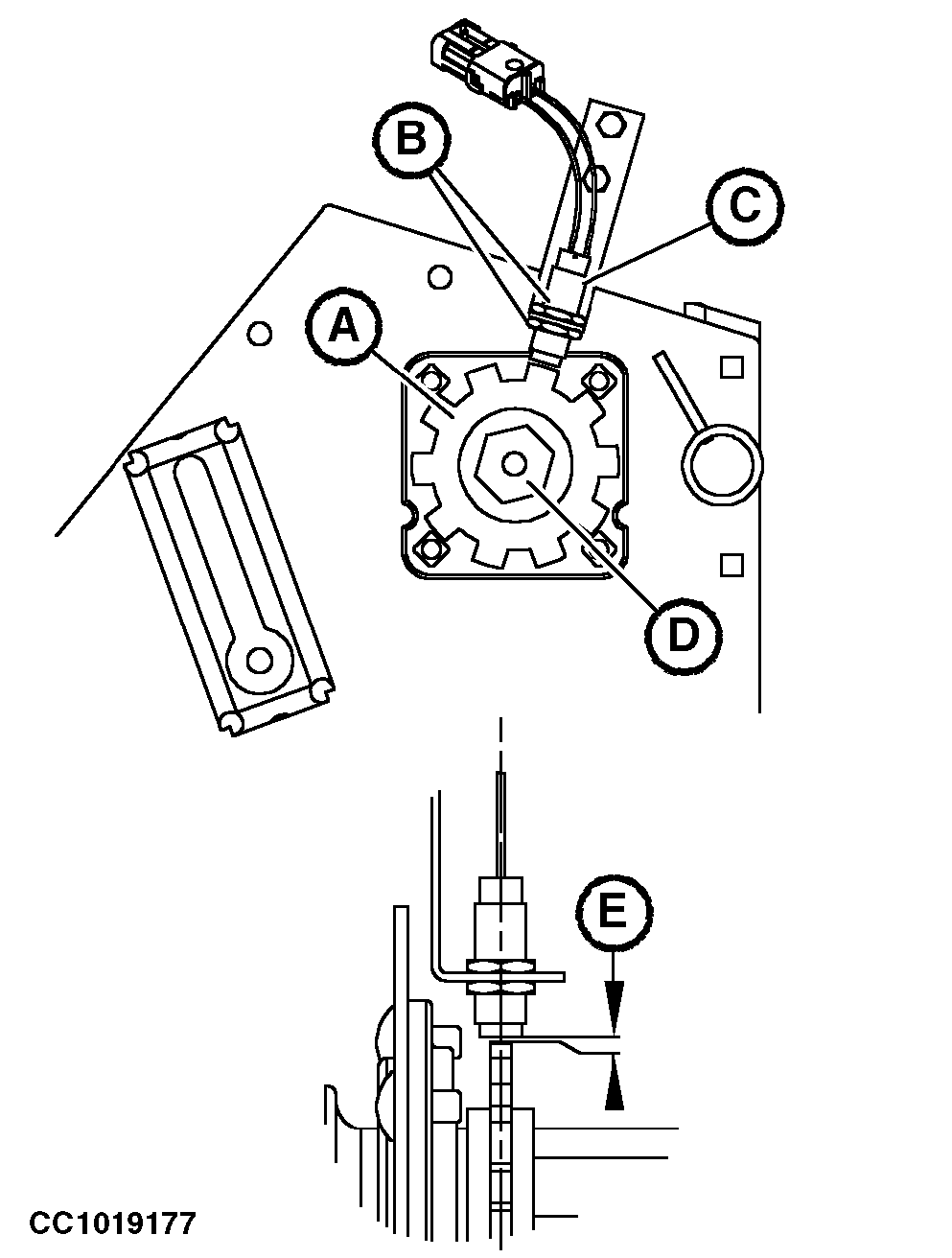

Usar una llave para girar el eje de salida de la caja de engranajes y hacer girar a mano la rotoempacadora, hasta que el engranaje (A) quede en la posición indicada.

Aflojar las contratuercas (B) y desplazar el sensor (C) hasta obtener una distancia (E) entre el sensor (C) y el engranaje (A) de 2±0,5 mm (0.08±0.02 in.).

Comprobar que el sensor (C) queda centrado respecto al engranaje (A).

A-Engranaje
B-Contratuercas
C-Sensor
D-Rodillo de mando inferior N°2
E-2± 0,5 mm (0.08 ± 0.02 in.)

OUCC006,00002F9 -63-09FEB01-1/1
