Canal 5: Calibración del potenciómetro de tamaño de paca

IMPORTANTE: Antes de calibrar el potenciómetro de tamaño de paca, poner el canal de ajuste de precisión de tamaño de paca del canal 27 a 0 (Ver "Canal 27: Ajuste de precisión del tamaño de paca" en esta sección).

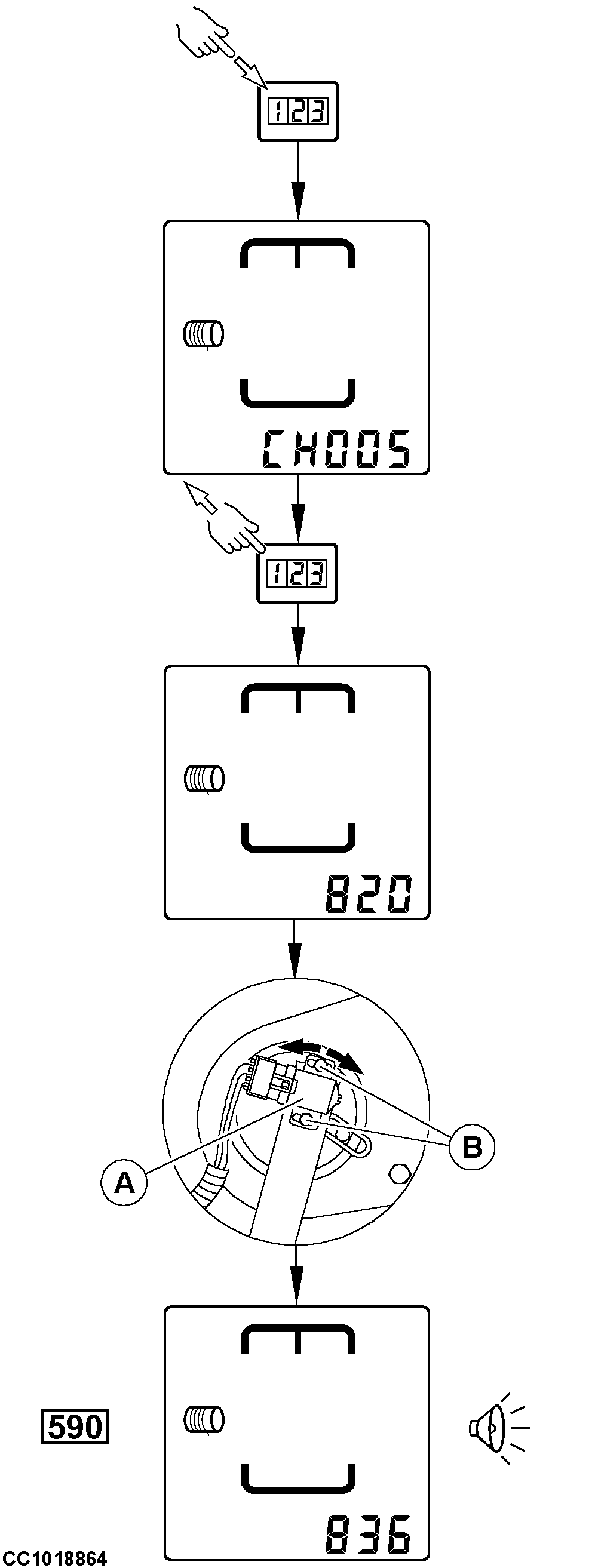

"CH005" permite el ajuste del potenciómetro de tamaño de paca.

Abrir el portón para desplazar el brazo tensor de correas a su posición más alta, mediante la palanca de la válvula de mando a distancia del tractor.

Aflojar los dos tornillos de fijación (B), girando a continuación el potenciómetro (A) para que en la pantalla aparezca el siguiente valor:

• Para la rotoempacadora modelo 590 de 836 a 838
• Para la rotoempacadora modelo 580 de 712 a 715
• Para la rotoempacadora modelo 570 de 489 a 492

Al aparece el valor correcto, el monitor emite una alarma continua.

Apretar los tornillos de fijación (B).

A-Potenciómetro de tamaño de paca
B-Tornillos de fijación

OUCC006,00002FF -63-12FEB01-1/1
