Canales 6 y 7: Calibración del potenciómetro de forma de paca

"CH006" permite fijar la posición del potenciómetro de forma de paca derecho y "CH007" la posición del potenciómetro de forma de paca izquierdo.

El procedimiento de ajuste es similar para ambos lados. Utilizar el canal correspondiente a cada lado.

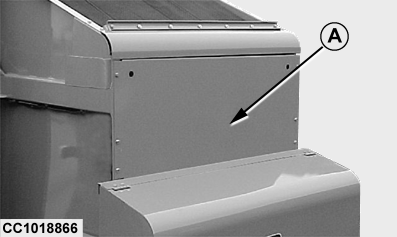

Quitar el panel trasero (A).

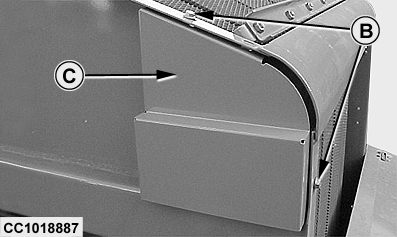

Quitar los tornillos (B) y la protección del potenciómetro (C).

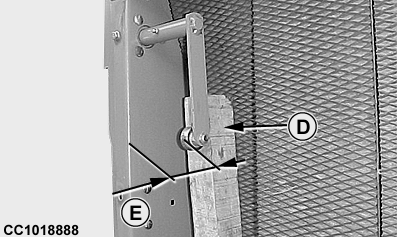

Poner un tablero (D) de aproximadamente 51 x 102 x 457 mm (2 x 4 x 18 in.) entre el rodamiento de rodillos y la correa, en la forma ilustrada.

Poner el tablero (D) de forma que sujete el brazo sensor de forma de paca, de manera que la parte trasera del rodamiento de rodillos esté a 62 mm (2-7/16 in.) (E) del borde trasero del portón, tal como se ilustra.

A-Panel trasero
B-Tornillos de fijación
C-Protección
D-Tablero
E-62 mm (2-7/16 in.)

OUCC006,0000300 -63-12FEB01-1/2

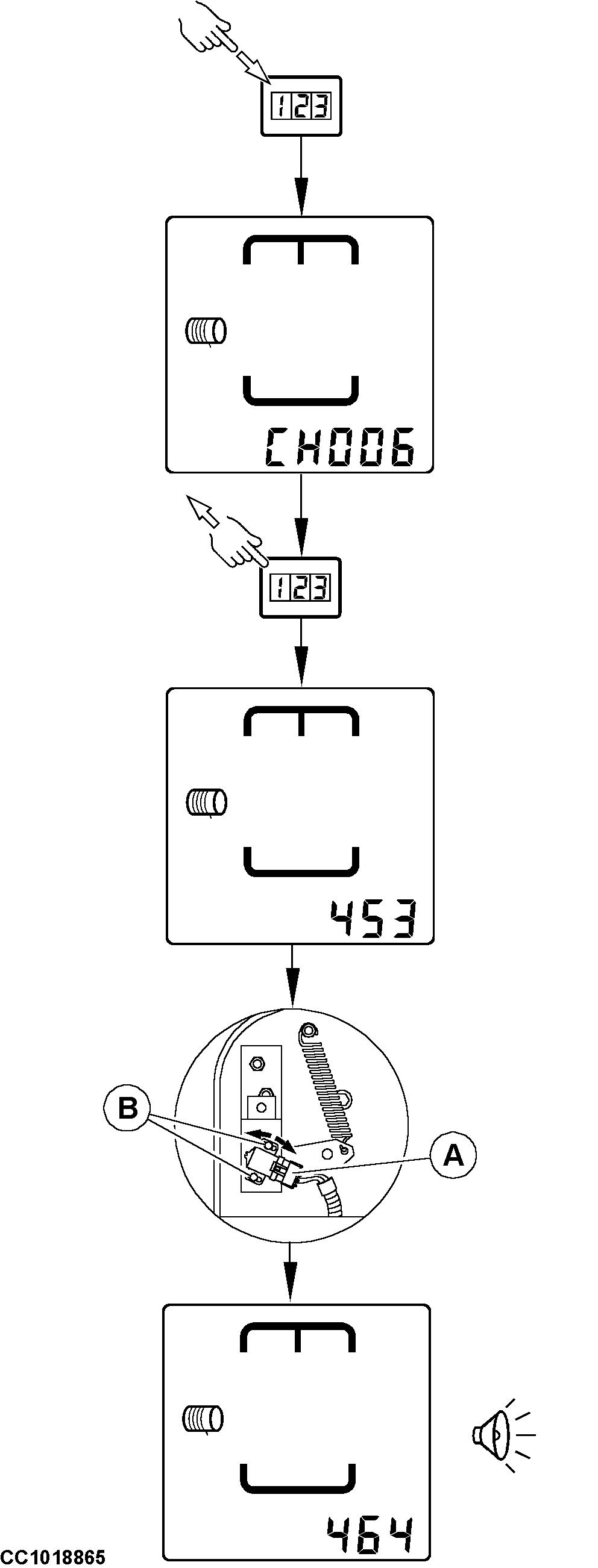

Aflojar los dos tornillos de fijación (B), girando a continuación el potenciómetro (A) para que en la pantalla aparezca un valor entre "464" y "466".

Al aparece el valor correcto, el monitor emite una alarma continua.

Apretar los tornillos de fijación (B).

Volver a instalar la protección del potenciómetro y el panel trasero.

A-Potenciómetro de tamaño de paca derecho
B-Tornillos de montaje

OUCC006,0000300 -63-12FEB01-2/2
