Canal 18: Prueba del consumo de corriente del actuador

"CH018" indica el consumo de corriente del actuador con atador de cuerda o de red.

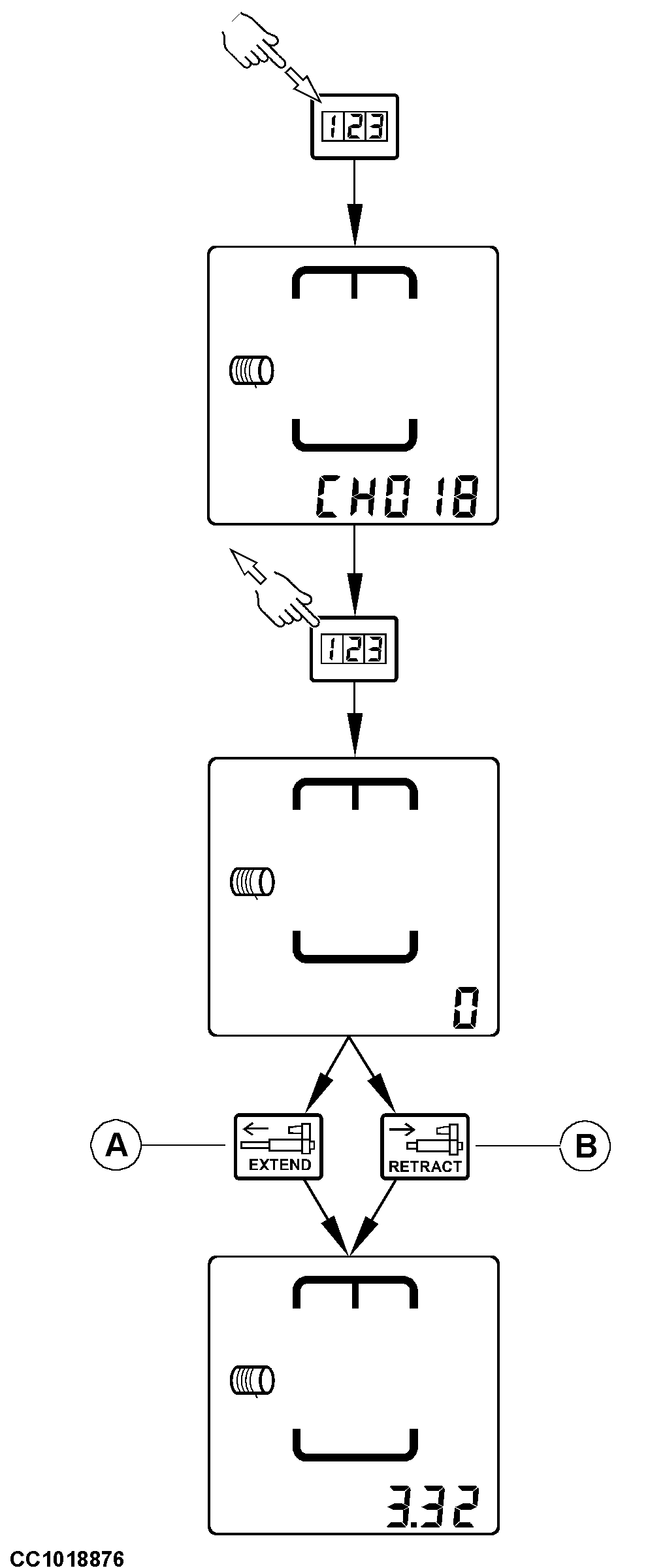

Pulsar la tecla "EXTENSION" (A) o "RETRACCIÓN" (B) para poner el actuador en la posición correspondiente al sistema de atado utilizado. Mientras al actuador se mueve, en la pantalla aparece el consumo de corriente en amperios.

La pantalla debe indicar un consumo entre 2 y 8 amperios durante el desplazamiento del actuador por su zona central (sin carga).

• Los valores inferiores a los normales indican tensión insuficiente del tractor o conexiones defectuosas o corroidas
• Las lecturas superiores a las normales indican varillajes atascados o cortocircuitos parciales en el bobinado del motor
• Los picos de corriente indican obstrucciones mecánicas en el varillaje

Continuar accionando el actuador hasta que llegue al final de carrera. Con el actuador completamente extendido o retraído, el consumo de corriente debe ser de 25 a 40 amperios.

• Los valores inferiores a los normales indican conexiones defectuosas o corroidas
• Los valores superiores a los normales indican cortocircuitos paricales en el bobinado del motor o atascamiento del actuador

A-Tecla de extensión
B-Tecla de retracción

OUCC006,000030A -63-12FEB01-1/1
