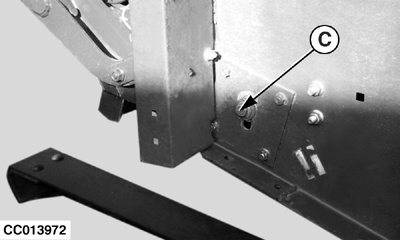

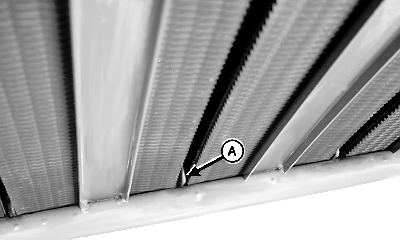

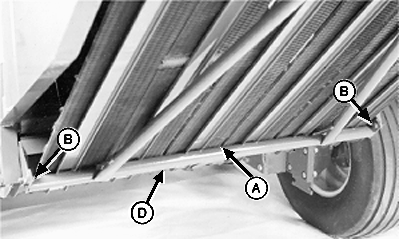

Reglaje del recorrido de las correas (empacadoras con atador de red)IMPORTANTE: Comprobar que en las guías de correa inferiores hay una holgura de 2 a 4 mm (0.08 a 0.16 in.). Si la holgura es demasiado grande, no habr¡a un recorrido correcto de las correas. Este hecho puede dañar la correa o la red. Comprobar la holgura entre todas las guías de correa (A) y el travesaño inferior y ajustar si fuera necesario. La holgura correcta es de 2 a 4 mm (0.08 a 0,16 in.). Para el reglaje de la holgura, aflojar los tornillos (B). Si la holgura en la parte central del travesaño (D) es superior a 4 mm (0.16 in.), curvar el travesaño de forma adecuada. Hacer girar el tractor a un régimen bajo de la TDF. Observar el paso de las correas por la guía inferior (A). Si el recorrido de las correas no fuera correcto, emplear el siguiente procedimiento: Bloquear el portón con la válvula de bloqueo (sólo 590). Con la válvula de mando a distancia del tractor, elevar el brazo tensor para aflojar las correas (sólo 590). Parar el motor del tractor. Si las correas se desvían hacia la derecha, bajar el extremo derecho del rodillo inferior del portón (C). Si las correas se desvían hacia la izquierda, elevar el extremo derecho del rodillo inferior del portón (C). Arrancar el motor, bajar el brazo tensor y observar el paso de las correas. Volver a hacer el reglaje, si fuera necesario. IMPORTANTE: Asegurar que la guía inferior está todavía en contacto con las correas. Ver "Prueba 9: Comprobación de la guía inferior de la red" en esta sección. |
|
OUCC006,000031A -63-13FEB01-1/1 |
