Reglaje del sensor de inversión del picador

Comprobar que el picador no está trabajando en modo inverso. Ver "Inversión del rotor del picador" en la sección "Manejo con monitor de control BaleTrak".

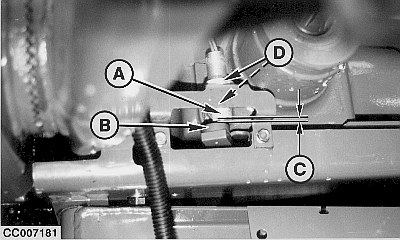

Con el cilindro hidráulico completamente retraído, comprobar que el imán (A) esté alineado con el sensor (B).

La distancia (C) debe ser 10 ± 1 mm (0.4 ± 0.04 in.). Si no lo es, aflojar las contratuercas (D) y después deslizar el sensor (B) hasta obtener la distancia (C) especificada.

Apretar ligeramente las contratuercas (D).

A-Imán
B-Sensor
C-10± 1 mm (0.4 ± 0.04 in.)
D-Contratuercas

OUCC006,000031C -63-13FEB01-1/1
